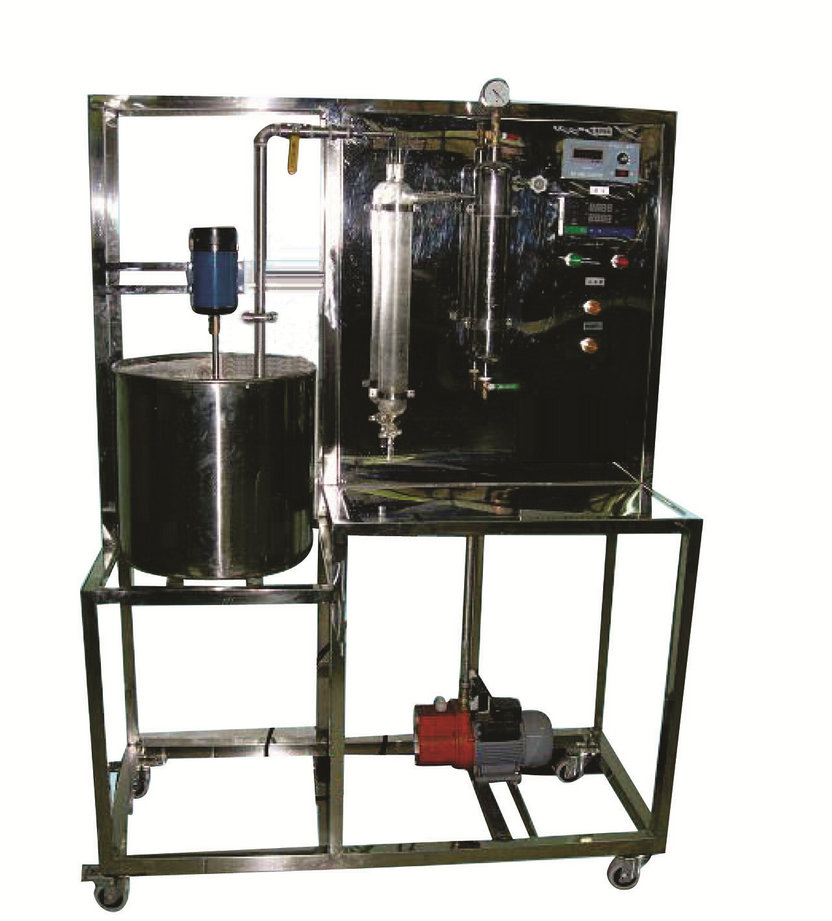

真空过滤实验装置,真空过滤实验设备,真空过滤实验台功能：能够体现真空过滤装置的构造和操作方法；实现操作压力对过滤速率的影响，验证过滤过程中的各种关系、相关公式及基本理论；实现测定过滤常数K、qe、τe及压缩性指数s的方法；测定不同条件（真空度、滤液浓度、不同料浆）下的恒压抽滤常数。
|
技术指标 |
说 明 |
|||
|
装置特点 |
||||
|
装置功能 |
1、能够体现真空过滤装置的构造和操作方法。 2、实现操作压力对过滤速率的影响，验证过滤过程中的各种关系、相关公式及基本理论。 3、实现测定过滤常数K、qe、τe及压缩性指数s的方法。 4、测定不同条件（真空度、滤液浓度、不同料浆）下的恒压抽滤常数。 |
|||
|
设计参数 |
过滤器面积 0.00385 m2，过滤压力：0～0.2MPa。 过滤常数K: 1.0×10-4—6.0×10-4m3/m2，qe：0.1—0.3，θe：100-300。 压缩性指数 s ：0.1-0.2，物性常数 k：1.0×10-7--3.0×10-7 温度：0-50℃。 |
|||
|
公用设施 |
水：装置自带304不锈钢水箱，连接自来水。实验时物料由过滤器经真空泵抽吸后进入滤液瓶。 电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 实验物料：固体CaCO3，外配设备：秒表。 |
|||
|
主要设备 |
304不锈钢物料桶：φ350×400mm。 304不锈钢过滤器直径：φ70mm。 玻璃计量瓶：1000ml。 调速电机：电压AC220V，功率100W，搅拌器转速：0-200r/min。 指针式真空压力表：-0.1～0MPa 。 数字温度仪表，Pt100铂电阻温度传感器 ：0—100℃。 真空泵: 旋片式真空泵，抽速: ≥2L/s，转速: 2800r/min 功率: 370W。 304不锈钢缓冲罐 Φ76mm。 电器：接触器、开关、漏电保护空气开关。 304不锈钢管路、管件及阀门。 304不锈钢仪表柜：测控、电器设备在实验架上。 304不锈钢材质框架1500*500*1700mm(长×宽×高)，带脚轮及禁锢脚。 |
|||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
缓冲罐压力 |
指针式压力表 |
压力表就地显示 |
调压阀（手动） |
|
|
滤液体积 |
1000ml计量瓶 |
直读 |
无 |
|
|
过滤时间 |
数字秒表 |
秒表直读 |
无 |
|
|
温度 |
PT100铂电阻 |
数字温度计 |
无 |
|
