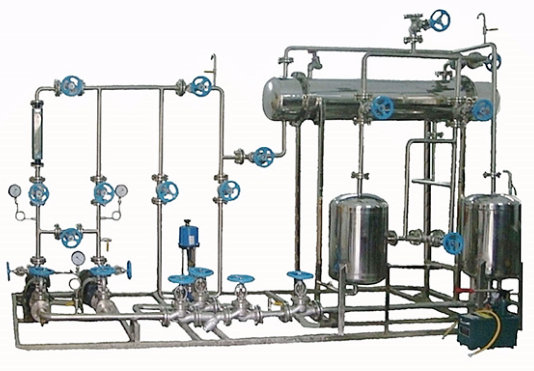

换热器拆装实训装置,换热器拆装实训设备,换热器拆装实训台功能：用于训练学生拆卸和组装化工生产常见的管路、管件及换热器等。能进行管路的拆卸与组装；法兰、螺纹的连接训练；并能进行管路气密、耐压、试漏测试；考察学生全面分析系统、辨别正误和迅速决策等能力，在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察。
|
分项 |
说 明 |
|||
|
功能培训要点 |
||||
|
2．考察学生全面分析系统、辨别正误和迅速决策等能力，在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察。 |
||||
|
3．配套流体输送机械、化工仪表和机械制图等多门课程的教学实践，如管件识辨、流量计安装和四大化工参量的安装、检测、显示等。 |
||||
|
4、检查学生对换热器内部结构熟悉程度、考察选手对化工设备安全性检验知识及技能掌握的程度。 |
||||
|
设计参数 |
液体流量：0～8m3/h。 |
|||
|
液体温度：常温。 |
||||
|
外形尺寸 |
对象部分：3800×800×2400 (长×宽×高mm)，钢制花纹板喷塑底座。整机采用304不锈钢制作，喷漆花纹防滑钢板底座。 |
|||
|
测控部分：开关盒集成于对象部分之上。 |
||||
|
外配设备：无。 |
||||
|
公用工程 |
水：装置自带贮水箱，实验前用清洁水源灌注满，实验过程中可循环使用，实验结束后排空即可。 |
|||
|
电：电压AC380V，功率4.4kW，三相四线制（三火线一零线）。每个实验室需配置1~2个接地点（安全地及信号地）。 |
||||
|
气：无。 |
||||
|
实验物料 |
清洁自来水 |
|||
|
对象组成 |
水箱：不锈钢材质，带贮水排空底阀，进水管路设置专用接口。 |
|||
|
循环水泵：机械密封卧式连轴化工泵 供电：三相380VAC ，功率：4.4kW，数量2台。 |
||||
|
水泵进口管路：不锈钢材质，DN50，配合法兰安装阀门及过滤器。 |
||||
|
水泵出口管路：不锈钢材质，DN32及DN40，配合法兰安装阀门。 |
||||
|
回流管路：不锈钢材质，DN25。 |
||||
|
安全泄压管路：不锈钢材质，DN25。 |
||||
|
灌泵管路：不锈钢材质，专用灌泵管路，方便操作检验。 |
||||
|
耐压测试管路：不锈钢材质，专用管路耐压测试接口。 |
||||
|
电源设备：布线槽，带漏电保护的空气开关盒。 |
||||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
离心泵 进口压力 |
压力表： 精度：1.5%FS |
压力表就地显示 |
无 |
|
|
离心泵 出口压力 |
压力表： 精度：1.5%FS |
压力表就地显示 |
管路出口阀 （手动） |
|
|
流体流量 |
玻璃转子流量计：精度：4%FS |
流量计就地显示 |
管路出口阀 （手动） |
|
|
流体温度 |
双金属温度计：精度：1.5%FS |
温度计就地显示 |
无 |
|
|
电动调节阀 |
4-20mA输出，精度：0.5%FS |
数字显示 |
信号调节 |
|
|
设备装系统 |
名称 |
规格 |
数量 |
备注 |
|
循环水泵 |
机械密封卧式连轴化工泵，功率：2.2KW,流量：10m3/h。 |
2 |
国标 |
|
|
水箱 |
镜面不锈钢，φ500×600 |
2 |
|
|
|
换热器 |
不锈钢（列管）Φ 219；换热管，φ 20×2×1000mm，16 根。 |
1 |
|
|
|
过滤器 |
不锈钢，法兰式，DN50 |
1 |
国标 |
|
|
电动调节阀 |
不锈钢，法兰式，DN32，4-20mA输出，精度：0.5%FS |
1 |
国标 |
|
|
闸阀 |
不锈钢，法兰式，DN50 |
2 |
国标 |
|
|
铜球阀 |
螺纹式DN15 |
4 |
国标 |
|
|
止逆阀 |
不锈钢，DN40 |
1 |
国标 |
|
|
安全阀 |
不锈钢，DN25 |
1 |
国标 |
|
|
截止阀 |
不锈钢，法兰式，DN40 |
1 |
国标 |
|
|
法兰 |
不锈钢，DN32 |
1组 |
国标 |
|
|
不锈钢，DN40 |
||||
|
不锈钢，DN50 |
国标 |
|||
|
活接、三通、 弯头等 |
不锈钢，与管路配套 |
1组 |
国标 |
|
|
管路 |
不锈钢管 DN25、N32、DN40、DN50 |
1组 |
国标 |
|
|
不锈钢软管 |
1 |
国标 |
||
|
电气组成 |
电气元件 |
数量 |
||
|
电源插头 |
1个 |
|||
|
4P空气开关 |
1个 |
|||
|
8路开关盒等 |
1组 |
|||
|
备 注 |
上述不锈钢均为SUS304材质。 耗材一套：螺栓螺母、法兰密封垫、活接密封垫等。 辅助工具：套筒扳手、橡皮锤、木榔头、铁榔头、螺丝刀、开口扳手、活头扳手。 |
|||
