化工设备拆装综合实训装置,化工设备拆装综合实训设备,化工设备拆装综合实训台功能：强化手动操作技能训练；考察学生全面分析系统、辨别正误和迅速决策等能力，在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察；配套流体输送机械、化工仪表和机械制图等多门课程的教学实践，如管道流动阻力、管件识辨、离心泵特性、流量计安装、换热器特性和四大化工参量的安装、检测、显示等；掌握离心泵、换热器、填料塔的结构、安装及使用。
|
分项 |
说 明 |
|||
|
装置功能 |
1.化工设备拆装综合实训装置,化工设备拆装综合实训设备,化工设备拆装综合实训台强化手动操作技能训练。 2.考察学生全面分析系统、辨别正误和迅速决策等能力，在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察。 3.配套流体输送机械、化工仪表和机械制图等多门课程的教学实践，如管道流动阻力、管件识辨、离心泵特性、流量计安装、换热器特性和四大化工参量的安装、检测、显示等。 4.掌握离心泵、换热器、填料塔的结构、安装及使用。 |
|||
|
设计参数 |
工作温度：常温。 液体流量：0-14.4m3/h。 气体流量：0-300m3/h。 |
|||
|
外形尺寸 |

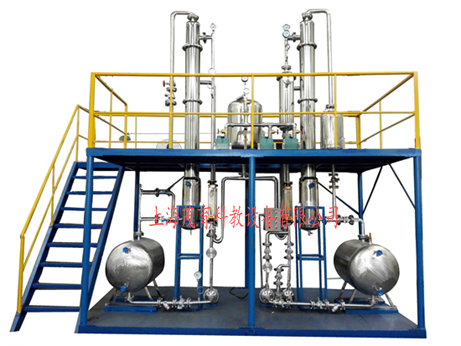

长x宽x高：4200x2000x3800mm(可根据实训场地实际高度和场地面积进行调整)，整机采用钢制喷塑框架，带两层操作平台，一层平面方便安装、检修，二层有安全斜梯通上并有护栏、防滑板。 |
|||
|
公用设施 |
水：实训过程中水可循环使用，实训结束后排空即可。 电：电压AC380V，功率2kW，三相四线制（三火线一零线）。需配置1~2个接地点（安全地及信号地）。 实验物料：清洁自来水。 |
|||
|
主要设备 |
风机：高效旋涡气泵，流量100m3/h。 304不锈钢列管换热器，换热面积1.0m2。 不锈钢离心泵：功率750W，流量0-7.2m3/h。 304不锈钢储罐φ650x900mm。 304不锈钢储罐φ500x650mm。 304不锈钢填料塔DN200。 过滤器DN40。 阀门,法兰及管道（DN15,DN25,DN32,DN50）。 耗材一套：螺栓螺母、法兰密封垫、活接密封垫等。 辅助工具：套筒扳手、橡皮锤、木榔头、铁榔头、螺丝刀、开口扳手、活头扳手。 |
|||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
离心泵进口压力 |
指针式压力表，仪表精度：1.5%FS |
压力表就地显示 |
无 |
|
|
离心泵出口压力 |
指针式压力表，仪表精度：1.5%FS |
压力表就地显示 |
管路出口闸（手） |
|
|
流体流量 |
玻璃转子流量计，仪表精度：4%FS |
流量计就地显示 |
管路出口闸（手） |
|
|
流体温度 |
双金属温度计，仪表精度：1.5%FS |
温度就地显示 |
无 |
|
|
液位 |
液位计 |
液位就地显示 |
无 |
|
