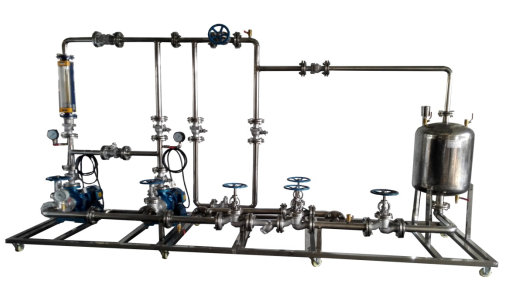

管路拆装实训装置,管路拆装实训设备,管路拆装实训台强化手动操作技能训练；考察学生全面分析系统、辨别正误和迅速决策等能力，在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察；配套流体输送机械、化工仪表和机械制图等多门课程的教学实践，如管件识辨、流量计安装和四大化工参量的安装、检测、显示等；本装置能进行双泵串并联两种不同安装及操作运行。
|
分项 |
说 明 |
|||
|
装置功能 |
||||
|
设计参数 |
液体流量：0～8m3/h。 液体温度：常温。 |
|||
|
公用设施 |
1.水：装置自带贮水箱，实验前用清洁水源灌注满，实验过程中可循环使用，实验结束后排空即可。 2.电：电压AC380V，功率3KW，三相四线制（三火线一零线）。每个实验室需配置1~2个接地点（安全地及信号地）。 3.气：无。 4.实验物料：清洁自来水。 |
|||
|
主要设备 |
1.水箱：不锈钢材质，带贮水排空底阀，进水管路设置专用接口。 2.循环水泵：机械密封卧式连轴化工泵 供电：三相380VAC ，功率：2.2KW。 3.水泵进口管路：304不锈钢材质，DN50，配合法兰安装阀门及过滤器。 4.水泵出口管路：304不锈钢材质，DN32及DN40，配合法兰安装阀门。 5.回流管路：304不锈钢材质，DN25。 6.安全泄压管路：304不锈钢材质，DN25。 7.灌泵管路：304不锈钢材质，专用灌泵管路，方便操作检验。 8.耐压测试管路：304不锈钢材质，专用管路耐压测试接口。 9.电源设备：布线槽，带漏电保护的空气开关盒。 10.设备尺寸：3500x600x2200 mm (长x宽x高)。 11.耗材一套：螺栓螺母、法兰密封垫、活接密封垫等。 12.辅助工具：套筒扳手、橡皮锤、木榔头、铁榔头、螺丝刀、开口扳手、活头扳手。 |
|||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
离心泵 进口压力 |
压力表，精度：1.5%FS |
压力表就地显示 |
无 |
|
|
离心泵 出口压力 |
压力表，精度：1.5%FS |
压力表就地显示 |
管路出口阀 （手动） |
|
|
流体流量 |
玻璃转子流量计，精度：4%FS |
流量计就地显示 |
管路出口阀 （手动） |
|
|
流体温度 |
双金属温度计，精度：1.5%FS |
温度计就地显示 |
无 |
|
