交流充电桩装配与调试检验实训平台,交流充电桩装配与调试检验实训装置,交流充电桩装配与调试检验实训设备选用新能源汽车比亚迪原厂7KW交流充电装置系统真实器件制作，可展示充电桩的结构与工作原理，适合于各类院校对充电桩理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。

[规格型号]：MYXNQ-33D

[产品名称]：交流充电桩装配与调试检验实训平台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

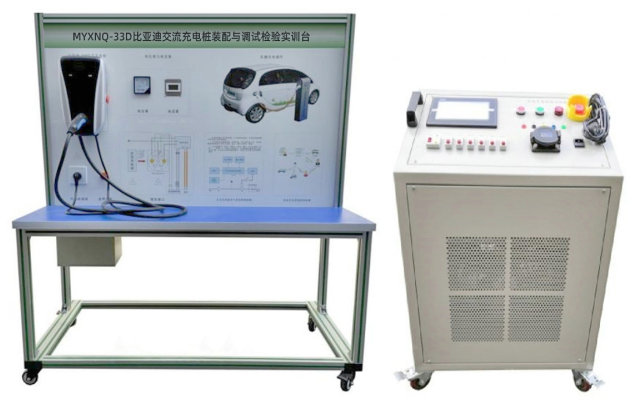

MYXNQ-33D 交流充电桩装配与调试检验实训平台（比亚迪）

一、产品简介：
交流充电桩装配与调试检验实训平台,交流充电桩装配与调试检验实训装置,交流充电桩装配与调试检验实训设备选用新能源汽车比亚迪原厂7KW交流充电装置系统真实器件制作，可展示充电桩的结构与工作原理，适合于各类院校对充电桩理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。
二、功能特点：
1、比亚迪交流充电桩装配与调试检验实训台是以比亚迪原车充电系统的基础上，将慢充接口、慢充线束、车载充电机、动力电池、等电路平面化，关键信号均能进行测量，关键元件和电路均可以设置故障，真正使学生能体会系统的控制过程，即如何将实现系统唤醒、如何控制继电器、如何实现监测充电过程。实训台配备系统电路原理图板，学员可直观对照电路图和实物，认识和分析工作过程和控制策略；同时系统可进行故障设置；
2、面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等；
3、安装有大功率电气负载加载装置，可以通过挡位开关选择不同的负荷；系统配套充电电压显示表、充电电流显示表、充电枪温度、动力电池组温度等显示装置；
4、配备故障设置系统，可对充智能充电桩进行故障设置；
5、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动；
6、配套实训指导书等教学资料，完整讲述工作原理，实训项目，故障设置及分析等要点。
三、技术规格：
1.外形尺寸（mm）：1500*700*1700（长*宽*高）；
2.面板外形尺寸（mm）：1448×940mm（长*宽）；
3.移动脚轮：100*60mm；
4.工作电源：AC220V；
5.充电功率：7KW，带电压表，电流表。
四、实训实验项目：
1.电动汽车充电系统结构组成及工作原理教学与实训；
2.电动汽车充电系统的充电方法教学与实训；
3.交流220V电压的检测方法教学与实训；
4.充电电流的检测方法教学与实训；
5.电动汽车充电系统常见故障诊断教学与实训；
6.国标交流充电座管脚定义教学与实训；
7.高压安全操作教学与实训。
五、基本配置：
漏电开关1个、温控开关4个、空气开关1个、漏电保护器1个、交流接触器1个、充电负载模拟器1套、智能控制面板1个、国标电负载接口1套、充电枪1套、充电枪座1个、急停开关1个、充电负载电压表1个、充电负载电流表1个、充电负载温度表1个、充电枪座温度表1个、一体化全铝合金型材搭建的移动台架（1500×700×1700mm 带自锁脚轮装置，带安装检测端子的原理面板，面板1448×940mm）、设备说明书。

友情提示：
1、设备验收：各采购单位收货时请检查交流充电桩装配与调试检验实训平台的货品外观，核实的本设备及配件，拒收处于受损状态的交流充电桩装配与调试检验实训平台；
2、设备质保：茂育将为各采购单位提供交流充电桩装配与调试检验实训平台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对交流充电桩装配与调试检验实训平台的有偿维修；
3、设备退换货：各采购单位单方面原因导致交流充电桩装配与调试检验实训平台的选型错误或购设备数量错误，造成交流充电桩装配与调试检验实训平台的退换货要求，将不被接受；
4、设备货期：交流充电桩装配与调试检验实训平台发货期为参考值，如您需要了解交流充电桩装配与调试检验实训平台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对交流充电桩装配与调试检验实训平台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关交流充电桩装配与调试检验实训平台的技术咨询。
