驱动电机控制系统实训设备,驱动电机控制系统实训装置,驱动电机控制系统实训台依据驱动电机控制系统组成及控制逻辑进行设计，配备永磁同步电机及交流异步电机的电机和控制系统，集结构认知、数据显示、部件检测、故障设置及排除等功能于一体，培养学生对驱动电机控制系统结构原理认知、部件检测与故障分析能力。

[规格型号]：MYXNY-124B

[产品名称]：驱动电机控制系统实训设备

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

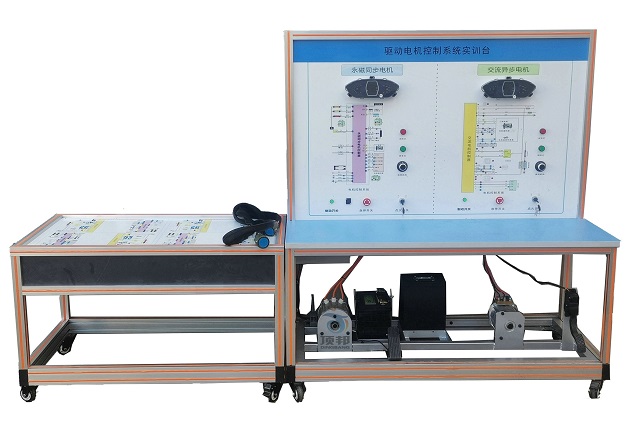

MYXNY-124B 驱动电机控制系统实训设备

一、产品简介：
驱动电机控制系统实训设备,驱动电机控制系统实训装置,驱动电机控制系统实训台依据驱动电机控制系统组成及控制逻辑进行设计，配备永磁同步电机及交流异步电机的电机和控制系统，集结构认知、数据显示、部件检测、故障设置及排除等功能于一体，培养学生对驱动电机控制系统结构原理认知、部件检测与故障分析能力。
二、实训项目：
本装置能永磁同步电机检测、交流异步电机检测、永磁同步电机控制器检测、交流异步电机控制器检测、永磁同步电机负载实验、交流异步电机负载实验、永磁同步电机参数设定、交流异步电机参数设定8个实验实训项目。
三、产品组成：
产品组成包括驱动电机控制系统实训台*1、配套教学资源包*1、实训指导书*1、学习工作页*2，其中驱动电机控制系统实训台由示教板*1、4工位实训台*1、连接线束*2组成。
四、产品功能：
1、示教板及4工位实训台可展示永磁同步电机及控制系统实物部件、交流异步电机及控制系统实物部件；
2、示教板配置紧急开关，在实训过程中发生紧急情况可随时切断电源，保证实训安全；
3、示教板及4工位实训台配置不同颜色的检测端子，红色表示供电、黄色表示高压、黑色表示接地、蓝色表示信号；
4、示教板配有二维码，通过移动端扫描二维码查看和学习部分配套教学资源；
5、示教板配置负载调节旋钮，可分别对永磁同步电机、交流异步电机的负载进行调节；
6、示教板配备永磁同步电机和交流异步电机两大控制系统，可通过电机模式选择开关进行切换，展现两种不同电机控制系统的工作过程；
7、上位机软件可实时显示电机的转速、功率、扭矩、温度、电流等参数，还可显示加速踏板电压、电池电压、控制器电压与电流；
8、4工位实训台配置4个检测面板，可满足4组学生同时实训，检测数据与示教板检测数据实时同步；
9、使用万用表、示波器、数字兆欧表等检测工具，可检测电机和电机控制器主要传感器的电压、电阻和波形数据；
10、上位机软件可设置电机的转速、母线电流等参数；
11、上位机软件可设置加速踏板电源电路、加速踏板信号电路、档位传感器信号电路、转速传感器电源电路、转速传感器信号电路、电机温度传感器信号电路、CAN通讯电路等故障；
12、上位机软件可设置19个具体故障点，包含加速踏板供电线路断路、加速踏板搭铁线路断路、加速踏板信号线路断路、档位传感器前进线路断路、档位传感器后退线路断路、交流异步电机转速传感器供电线路断路、交流异步电机转速传感器信号B线路断路、交流异步电机转速传感器信号A线路断路、交流异步电机转速传感器搭铁线路断路、交流异步电机温度传感器信号线路断路、交流异步电机温度传感器搭铁线路断路、交流异步电机控制器CAN-L线路断路、交流异步电机控制器CAN-H线路断路、永磁同步电机温度传感器信号线路断路、永磁同步电机温度传感器搭铁线路断路、永磁同步电机转速传感器信号B线路断路、永磁同步电机转速传感器信号A线路断路、永磁同步电机控制器CAN-L线路断路、永磁同步电机控制器CAN-H线路断路；
13、配套实训指导手册，包含永磁同步电机检测、交流异步电机检测、永磁同步电机控制器检测、交流异步电机控制器检测、永磁同步电机负载实验、交流异步电机负载教学项目，指导学生完成实训。
五、技术参数：
1.示教板及4工位实训台下方都配备高强度移动承载轮，其部分脚轮带锁止功能；
2.示教板与4工位实训台之间采用专用线束相连，保证信号传输的完整性及可靠性；
3.示教板尺寸：1200mm(L)*600mm(W)*1640mm(H)；
4.4工位实训台尺寸：1200mm(L)*700mm(W)*900mm(H)。
