纯电动汽车动力电池及管理系统训练台,纯电动汽车动力电池及管理系统训练装置,纯电动汽车动力电池及管理系统训练设备采用纯电动汽车原车动力电池包及充配电总成，并对电池包密封盖以及充配电总成上盖进行局部解剖，可直观展示动力电池包及充配电总成内部重要部件连接结构及位置。同时该产品可互联智能教学系统，实现动力电池管理系统交互式教学。

[规格型号]：MYXNQ-18B

[产品名称]：纯电动汽车动力电池及管理系统训练台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

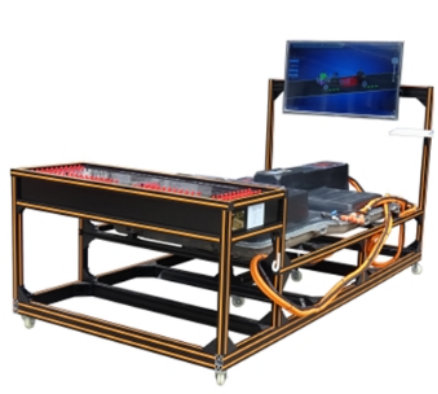

MYXNQ-18B 纯电动汽车动力电池及管理系统训练台

一、产品概述：
纯电动汽车动力电池及管理系统训练台,纯电动汽车动力电池及管理系统训练装置,纯电动汽车动力电池及管理系统训练设备采用纯电动汽车原车动力电池包及充配电总成，并对电池包密封盖以及充配电总成上盖进行局部解剖，可直观展示动力电池包及充配电总成内部重要部件连接结构及位置。同时该产品可互联智能教学系统，实现动力电池管理系统交互式教学。
二、产品功能：
1、产品采用原车器件，可真实的呈现该系统组成与各组件形态；
2、设备断掉高压电后方便各组成部件拆卸，以及各组成件的认知；
3、动力电池包密封盖进行局部解剖，解剖部位采用透明亚克力板进行封装，可观察电池包内部重要组成件及电池线路连接形式；
4、产品具有四个相同的测试工位，各工位可对电池管理系统低压线路电信号进行测量，学员可借助万用表，示波器等设备对各测试点进行检测。如：电压信号，电阻信号、脉冲信号等；
5、训练台检测面板丝印彩色电池管理系统电路原理图，检测面板采用亚克力材质；检测端子名称采用白色字体丝印，并标注与原理图上线路连接关系对应的数字；
6、检测面板平铺，检测面板上丝印原车线束插接器端子排列图；
7、可搭配与该实训台相配套的纯电动汽车动力电池及管理系统训练台智能教学系统对设备进行相关故障设置及清除；
8、实训台配置43寸高清多媒体显示屏，分辨率1920*1080；
9、实训台通过CAN转USB设备对协议数据信息进行转换，实现MiniPC数据传输；
10、测试面板底部支撑箱体表面喷涂高附着力磨砂黑色烤漆，工艺精湛，美观大方；
11、训练台必须与纯电动汽车电驱动系统训练台、纯电动汽车电动空调训练台、纯电动汽车电控助力转向训练台、纯电动汽车车身电气训练台等互联互动，为互联设备提供能量源；
12、训练台采铝型材，底部安装6个万向脚轮，脚轮带自锁装置，可以固定位置。
三、技术参数：
电池包总电压：408V；
动力电池类型：铁锂电池；
动力电池额定容量：130AH。
四、43寸高清多媒显示端要求：
1、液晶面板：
1) 对角线尺寸43"；面板品牌SAMSUNG、LG （原装进口A规)；类型TFT-LCD S-PVA；
2) 分辨率1920×1080(FHD) @60hz；点距（H×V）0.63×0.63mm；亮度(典型值) 350cd/m2；
3) 对比度(典型值) 5000：1；动态对比度10000：1；可视角度(水平/垂直) 178°/178°；
4) 响应时间(灰阶) 8ms；可视区域(mm) 943.2×531.4mm；色素 1670万色24Bit；
5) 色域(NTSC)72%；背光WLED；显示比例16：9；响应时间>8ms；寿命>100000H。
2、电容触摸特性：
1) 43寸投射式电容屏10点触控；产品结构 Glass/F/F；支持系统 windwos 7/8 32/64位；
2) 精确度Within 2.5mm each target & 10% Jitter limit on moving；玻璃穿透率大于85% ；
3) 玻璃雾度值3% (Maximum；总厚度值 4.65 ± 0.15 mm (Cover 4 mm & Sensor 0.47 mm)；
4) 触摸力度零压力触摸；感应次数寿命600万次;响应时间>5ms;供电方式全双工USB 供电 DC +5V 最大500Ma。
3、Windows引擎性能：
1) 操作系统支持windows 2000/2003，XP/Vista，Windows 7；Windows 8 (64bit）；
2) CPUIntel® Core™ i5 四核；硬盘(HDD) 128GB SSD；显卡2G独立显卡；内存(DDR3)1333MHz/8GB；
3) 网卡10M/100M/1000M网络；USB接口USB×4 (USB3.0*2，USB2.0*2）；
4) 数据输入接口RJ45×1，WIFI×2 (3G可扩展）；Mic输入立体声3.5mm×1；
5) Audio输出立体声3.5mm×1；视频输出接口VGA×1，HDMI×1；主机结构OPS模块（可自由拔插）。
4、电源特性：
1) 开关电源AC100-240V~(+/-10%),50/60Hz；电源功耗180W；整机功耗(典型值)150W；
2) 电源待机功耗1W；电源接口欧规 220V两相三线制。
