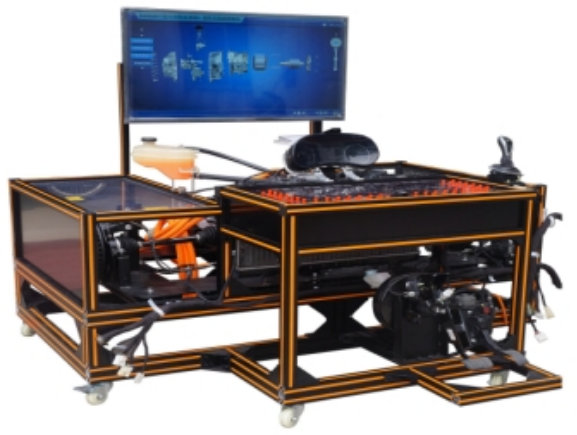

纯电动汽车电驱动系统训练台,纯电动汽车电驱动系统训练装置,纯电动汽车电驱动系统训练设备采用纯电动汽车原车电驱动系统，包含电机控制器、驱动电机、变速箱等重要组成部分，可真实展示电驱动系统工作过程，同时该产品可互联智能教学系统，实现纯电动汽车动力系统交互式教学。
一、产品概述：
纯电动汽车电驱动系统训练台,纯电动汽车电驱动系统训练装置,纯电动汽车电驱动系统训练设备采用纯电动汽车原车电驱动系统，包含电机控制器、驱动电机、变速箱等重要组成部分，可真实展示电驱动系统工作过程，同时该产品可互联智能教学系统，实现纯电动汽车动力系统交互式教学。
二、产品功能：
1、产品采用原车永磁交流同步电机，配套原车控制器，可实现动力系统传递过程的演示教学；
2、实训台配置一键启动开关、电子驻车开关、油门踏板、刹车踏板、换挡模块、电动真空助力系统，原车仪表等模块，原车仪表等可真实实现车辆各工况运行；
3、驱动轴车轮与后轴车轮间采用柔性皮带传动，驱动轮两侧安装透明亚克力防护装置，保障了学员在实训过程中的安全；
4、训练台配置独立冷却循环系统，循环系统由电子水泵、电机、散热器、水箱、电子风扇等组成，电子水泵和电子风扇采用直流12V电源驱动；
5、产品具有四个相同的测试工位，各工位可对纯电动汽车电驱动系统低压线路电信号进行诊断与测量，学员可借助万用表，示波器等设备对各测试点进行检测。如：电压信号，电阻信号等；
6、训练台检测面板丝印彩色纯电动汽车电驱动系统电路原理图，检测面板采用亚克力材质；检测端子名称采用白色字体丝印，并标注与原理图上线路连接关系对应的数字；
7、检测面板平铺，检测面板上丝印原车线束插接器端子排列图；
8、可搭配与该实训台相配套的纯电动汽车电驱动系统智能教学系统对设备进行相关故障设置及清除；
9、实训台配置43寸高清多媒体显示屏，分辨率1920*1080；
10、实训台通过CAN转USB设备对协议数据信息进行转换，实现MiniPC数据传输；
11、测试面板底部支撑箱体表面喷涂高附着力磨砂黑色烤漆，工艺精湛，美观大方；
12、训练台采铝型材，底部安装6个万向脚轮，脚轮带自锁装置，可以固定位置；
13、训练台必须与动力电池及管理系统训练台、电动空调系统训练台、电控助力转向系统训练台、车身电气系统训练台等互联互动。
三、技术参数：
四合一：驱动电机、充配电、电机控制器、DC/DC；
额定工作电压408V；
额定功率160KW；
电机类型：永磁同步；
电机布局：前置。
四、实训项目：
项目1：高压电驱动系统
任务1：高压电驱动系统的组成与识别
任务2：高压互锁与绝缘检测
项目2：驱动电机的结构与检测
任务1：驱动电机的基本知识
任务2：永磁同步驱动电机的结构与检测
任务3：三相异步电机的结构与故障分析
项目3：电机控制器的结构与检修
任务1：电机控制器的基本知识与外部特征
任务2：电机控制器的内部结构与检测
项目4：电驱动能量传递和热管理系统
任务1：电驱动系统能量传递系统
任务2：电驱动热管理系统
五、43寸高清多媒显示端要求：
1、液晶面板：
1) 对角线尺寸43"；面板品牌SAMSUNG、LG （原装进口A规)；类型TFT-LCD S-PVA；
2) 分辨率1920×1080(FHD) @60hz；点距（H×V）0.63×0.63mm；亮度(典型值) 350cd/m2；
3) 对比度(典型值) 5000：1；动态对比度10000：1；可视角度(水平/垂直) 178°/178°；
4) 响应时间(灰阶) 8ms；可视区域(mm) 943.2×531.4mm；色素 1670万色24Bit；
5) 色域(NTSC)72%；背光WLED；显示比例16：9；响应时间>8ms；寿命>100000H。
2、电容触摸特性：
1) 43寸投射式电容屏10点触控；产品结构 Glass/F/F；支持系统 windwos 7/8 32/64位；
2) 精确度Within 2.5mm each target & 10% Jitter limit on moving；玻璃穿透率 大于85% ；
3) 玻璃雾度值3% (Maximum；总厚度值 4.65 ± 0.15 mm (Cover 4 mm & Sensor 0.47 mm)；
4) 触摸力度零压力触摸；感应次数寿命600万次;响应时间>5ms;供电方式全双工USB 供电 DC +5V 最大500Ma。
3、Windows引擎性能：
1) 操作系统支持windows 2000/2003，XP/Vista，Windows 7；Windows 8 (64bit）；
2) CPUIntel® Core™ i5 四核；硬盘(HDD) 128GB SSD；显卡2G独立显卡；内存(DDR3)1333MHz/8GB；
3) 网卡10M/100M/1000M网络；USB接口USB×4 (USB3.0*2，USB2.0*2）；
4) 数据输入接口RJ45×1，WIFI×2 (3G可扩展）；Mic输入立体声3.5mm×1；
5) Audio输出立体声3.5mm×1；视频输出接口VGA×1，HDMI×1；主机结构OPS模块（可自由拔插）。
4、电源特性：
1) 开关电源AC100-240V~(+/-10%),50/60Hz；电源功耗180W；整机功耗(典型值)150W；
2) 电源待机功耗1W；电源接口欧规 220V两相三线制。
友情提示：
1、设备验收：各采购单位收货时请检查纯电动汽车电驱动系统训练台的货品外观，核实的本设备及配件，拒收处于受损状态的纯电动汽车电驱动系统训练台；
2、设备质保：茂育将为各采购单位提供纯电动汽车电驱动系统训练台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对纯电动汽车电驱动系统训练台的有偿维修；
3、设备退换货：各采购单位单方面原因导致纯电动汽车电驱动系统训练台的选型错误或购设备数量错误，造成纯电动汽车电驱动系统训练台的退换货要求，将不被接受；
4、设备货期：纯电动汽车电驱动系统训练台发货期为参考值，如您需要了解纯电动汽车电驱动系统训练台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对纯电动汽车电驱动系统训练台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关纯电动汽车电驱动系统训练台的技术咨询。
