汽车点火系统实训台,汽车点火系统实训装置,汽车点火系统实训设备选用汽车四种点火系统实物，展示汽车点火系统的结构与原理；面板上绘有四种完整的点火系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。适用于中高等职业技术院校普通教育类学院和培训机构对汽车点火系统的理论和维修实训的教学需要。

[规格型号]：MY-8114

[产品名称]：汽车点火系统实训台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

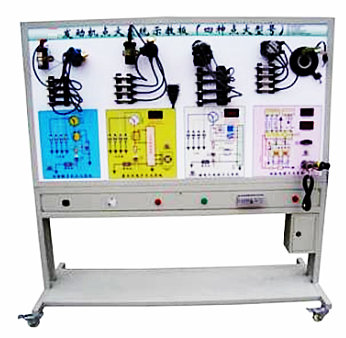

MY-8114 汽车点火系统实训台（四合一）

一、产品概述：
汽车点火系统实训台,汽车点火系统实训装置,汽车点火系统实训设备选用汽车四种点火系统实物，展示汽车点火系统的结构与原理；面板上绘有四种完整的点火系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。适用于中高等职业技术院校普通教育类学院和培训机构对汽车点火系统的理论和维修实训的教学需要。本实训台功能齐全、操作方便、安全可靠。
二、主要用途：
1、适用于各类型院校及培训机构对汽车点火系统理论和维修实训的实训教学需要；
2、适用于各类型院校及培训机构对汽车点火系统模块单元教学需要；
3、适用于汽车职业技能鉴定考核的需要；
4、适用于汽车点火系统模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三、结构组成安装四种全新不同类型点火系统实物:
1、四缸传统触点点火系统；
2、大众霍尔电子点火系统；
3、大众电控双缸点火系统;
4、磁脉冲有分电盘式点火系统：
整套配件(丰田5A-FE);发动机曲轴位置感应器、凸轮轴位置感应器等与点火直接相关的传感器、点火放大器、电源、高压线、高压包、火花塞、调速电机、分电器、控制面板、可移动台架、OBD诊断座、彩色原理与结构图、故障设置系统、移动台架等及使用说明书等。
四、功能特点：
1、可运行四种不同类型汽车点火系统，展示四种不同类型汽车点火系统的组成结构及原理。2、操纵点火开关与电机调节开关，可真实演示汽车四种不同类型点火系统的工作过程；
3、故障模拟系统可模拟实际运行工况，设置多种实车电器系统常见故障（常规：1-36个），故障点内容及类型可根据用户调整；
4、用LED灯显示工作状态；
5、面板上安装有检测端子，可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等；
6、数显表显示传感器信号电压值；
7、面板上绘有原车一致的彩色UV平板喷绘电路图，4mm铝塑板直接喷绘彩色原理图（UV平板喷绘原理面板质保多年不变色），学员可直观对照原理电路图和系统实物，认识和分析系统的工作原理；
8、大众电控双缸点火系统，安装OBD诊断座，可测试系统故障码及数据流等参数；
9、磁电式点火系统，安装丰田诊断座，可测试系统故障码等参数；
10、实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺带万向自锁脚轮装置；
11、配备有使用说明书、实验指导书等相关资料；
12、台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等。
五、技术规格：
1、设备外形：1740×650×1700mm(长×宽×高)；
2、设备颜色：7032；
3、设备检测面板采用5mm铝塑板面板，表面氧化喷漆，UV平板高真彩彩色原理图，质保多年不变色；
4、设备面板柜：
1）钢性结构焊接；
2）冷板：1.5mm；
3）一次冲压成形；
4）表面采用亚光灰喷塑工艺，厚度0.3mm。
5、设备底座架：
1）钢性结构焊接；
2）方管：40*40*2.0mm；
3）底板冲压成形；
4）表面采用亚光灰喷塑工艺，厚度0.3mm。
6、万向脚轮：
1）前二只万向带锁止功能脚轮；
2）后二只万向脚轮；
3）脚轮与台架用M6*4螺丝固定，方便设备维修与维护；
4）脚轮：50mm×50mm(直径×宽度)4.5脚轮支撑：0.5T。
7、工作电源：直流12V2；
8、工作温度：-40℃～+50℃3．交流电源：220V。

友情提示：
1、设备验收：各采购单位收货时请检查汽车点火系统实训台的货品外观，核实的本设备及配件，拒收处于受损状态的汽车点火系统实训台；
2、设备质保：茂育将为各采购单位提供汽车点火系统实训台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对汽车点火系统实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致汽车点火系统实训台的选型错误或购设备数量错误，造成汽车点火系统实训台的退换货要求，将不被接受；
4、设备货期：汽车点火系统实训台发货期为参考值，如您需要了解汽车点火系统实训台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对汽车点火系统实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关汽车点火系统实训台的技术咨询。
