汽车示教板实训室设备News

所在位置：首页 > 产品展示 > 汽车示教板实训室设备正文

柴油燃料供给系统实验台,柴油燃料供给系统实验装置,柴油燃料供给系统实验设备采用（翻新）五十铃4JB1 柴油发动机燃油喷射系统实物制作，充分展示柴油发动机燃油喷射系统的组成结构和工作过程；适用于学校对柴油发动机燃油喷射系统理论和维修实训的教学需要。

[规格型号]：MY-8093

[产品名称]：柴油燃料供给系统实验台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

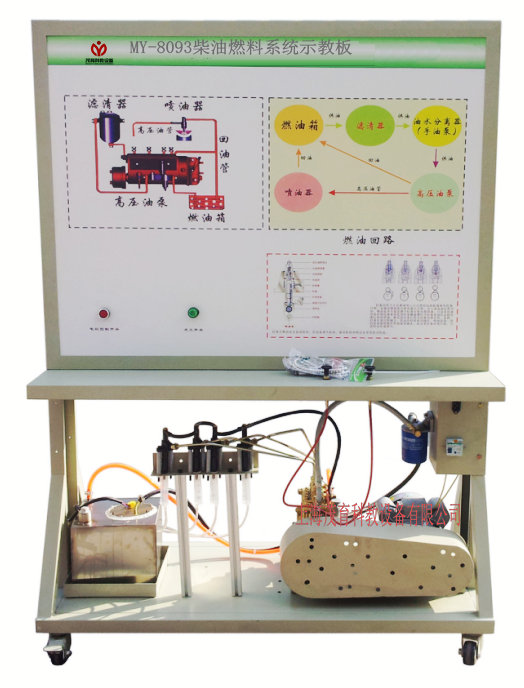

MY-8093 柴油燃料供给系统实验台

一、产品概述：
柴油燃料供给系统实验台,柴油燃料供给系统实验装置,柴油燃料供给系统实验设备采用（翻新）五十铃4JB1 柴油发动机燃油喷射系统实物制作，充分展示柴油发动机燃油喷射系统的组成结构和工作过程；适用于学校对柴油发动机燃油喷射系统理论和维修实训的教学需要。
二、功能特点：
1、真实可运行的柴油发动机燃油喷射系统，充分展示柴油发动机燃油喷射系统的组成结构和工作过程。电机转动高压泵，可演示燃油喷射工作；
2、示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实物，认识和分析柴油发动机燃油喷射系统的工作原理；
3、示教板面板上安装有检测端子，可直接在面板上检测柴油发动机燃油喷射系统电路元件的电信号，如电阻、电压、电流、频率信号等；
4、示教板安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能；
5、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷塑工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、检测仪器等；
6、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术规格：
1、外形尺寸（约）：1240×600×1700mm(长×宽×高)；
2、外接电源：AC 220V±10% 50Hz；
3、工作电压：DC 12V；
4、工作温度：-40℃～+50℃；
5、颜色：7032；
6、钢管：40*40*3mm；
7、机柜：1.5mm冷板冲压成形，背面设置维修门；
8、移动脚轮：100*60mm。
四、基本配置：(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图和工作原理示意图（面板：12009004mm)	套	1
2	高压油泵		套	1
3	点火开关		个	1
4	燃油箱	10L	个	1
5	喷油管		套	1
6	喷油嘴		个	4
7	滤清器		只	1
8	油管		套	1
7	单相电动机		套	1
8	漏电保护开关		个	1
9	移动台架(带自锁脚轮装置)	1240×600×1700mm(长×宽×高)	台	1

友情提示：
1、设备验收：各采购单位收货时请检查柴油燃料供给系统实验台的货品外观，核实的本设备及配件，拒收处于受损状态的柴油燃料供给系统实验台；
2、设备质保：茂育将为各采购单位提供柴油燃料供给系统实验台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对柴油燃料供给系统实验台的有偿维修；
3、设备退换货：各采购单位单方面原因导致柴油燃料供给系统实验台的选型错误或购设备数量错误，造成柴油燃料供给系统实验台的退换货要求，将不被接受；
4、设备货期：柴油燃料供给系统实验台发货期为参考值，如您需要了解柴油燃料供给系统实验台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对柴油燃料供给系统实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关柴油燃料供给系统实验台的技术咨询。
