| 序号 | 配置名称 | 规格型号 | 单位 | 数量 | 备注 |
| 1 | 实训屏 | 套 | 1 | ||
| (1) | 电源控制模块 | 个 | 1 | ||
| (2) | 交流插座模块 | 个 | 2 | ||
| (3) | 示波器模块 | 个 | 1 | ||
| (4) | 函数信号发生器模块 | 个 | 1 | ||
| (5) | 直流电源模块 | 个 | 1 | ||
| 2 | 工作台 | 套 | 1 | ||
| 3 | 工具柜 | 套 | 1 | ||
| 4 | 五轮转椅 | 5轮 升降 | 把 | 2 | |
| 5 | 模拟电路实训模块包 | 套 | 1 | ||
| 6 | 数字电路实训模块包 | 套 | 1 | ||
| 7 | C51和ARM单片机实训模块包 | 套 | 1 | ||
| 8 | 电子技术项目培训资源包 | 套 | 1 | ||
| 9 | 仪器、工具配件包 | 套 | 1 | ||
| 10 | 耗材配件包 | 套 | 1 |
|
|
设备名称 | 详细参数 |
|
|
实训屏 | 1.结构尺寸：L1720mm*W250mm*H289MM，采用优质Q235冷轧钢板焊接而成，表面静电喷塑。 2.组成与配置：模块化配置方式，实训屏内部配工业插座，任何安装在实训屏面板上的模块只需插上电源就可使用，模块间内部无任何联系，可完全独立使用。模块包括直流电源模块、示波器模块、函数信号发生器模块、电源控制器模块等，并设有漏电保护开关，可对漏电、触电、过流、短路进行保护。 |
| (1) | 可编程直流电源 | 1.技术参数 （1）电源电压：AC 115V/230V （2）频率：47 to 63Hz （3）CH1、CH2通道额定输出电压：0～32V； （4）CH1、CH2通道额定输出电流：0～3.2A； （5）输出功率:219W （6）负载效应: 电压：<0.01%+3mV,电流：<0.1%+5mA （7）电源效应: 电压：<0.01%+3mV 电流：<0.1%+3mA （8）设置分辨率：电压：10mV，电流：1mA （9）设置精确度（25℃±5℃）：电压：<0.5%+20mV，电流：<0.5%+5mA （10）输出温度系数：电压：≤150ppm，电流：≤150ppm （11）回读分辨率：电压：10mV，电流：1mA （12）电压上升/下降延时：≤100ms(10% Rated load) （13）并联/ 串联负载效应：电压：≤0.1%+0.1V （14）接口：USB Device,RS-232 （15）CH3通道额定输出电压5V； （16）CH3通道额定输出电流：3.2A； （17）CH3通道电压精度：±50mV （18）CH3通道负载效应：±50mV （19）耐压：1mA 10s (AC in to PE/AC1800V) （20）绝缘电阻：30MΩ @ 500V (AC in to PE)，30MΩ @ 500V (AC in to DC out) （21）尺寸：W260 x H170 x L315(mm) （22）重量：9Kg 2.附件 （1）电源线 1条 （2）使用手册 1本 （3）测试棒 2条 |
| (2) | 数字示波器 | （1）100MHz 带宽，1GS/s实时采样率； （2）4个模拟通道； （3）每通道28Mpts存储深度(四通道同时打开)，存储深度支持自动模式和手动选择； （4）8英寸WVGA（800×480）TFT液晶屏，256级灰度显示(支持色温显示)； （5）波形捕获率高达50,000wfms/s，支持触发输出（Trigger Out）验证波形捕获率； （6）低底噪声，宽范围垂直档位1mV/div~20V/div，并且各个档位均支持全带宽； （7）时基范围5ns/div~50s/div； （8）支持每通道时基独立可调； （9）支持加、减、乘、除、FFT、高级运算（支持公式编辑）、逻辑运算等计算功能； （10）触发类型标配：边沿，脉宽，欠幅，超幅，N边沿，延迟，超时，持续时间，建立/保持，斜率，视频，码型；选配：RS232/UART，I2C，SPI； （11）支持RS232/UART、I2C、SPI总线解码（选配）； （12）支持同时打开Y-T和X-Y模式，可观测李沙育波形； （13）配备标准接口：USB Host，USB Device，LAN，AUX Out（Trigger Out / Pass/Fail）； （14）可选配25MHz等性能双通道函数/任意波形发生器模块； （15）可选配锂电池供电数字万用表模块； （16）支持逻辑分析仪模块； （17）支持上位机监控、操作仪器。 |
| (3） | 函数/任意波形发生器 | （1）输出波形：正弦波、方波、锯齿波、脉冲波、脉冲串、扫频、噪声、谐波及任意波形等； （2）输出频率范围：正弦波：1µHz~80MHz；方波：1µHz~30MHz；锯齿波：1µHz~2MHz； （3）频率稳定度：2ppm； （4）任意波：1µHz～20MHz； （5）采用先进的DDS技术、双通道等性能独立输出； （6）内置7位高精度、宽频带频率计、频率范围：100mHz～800MHz； （7）USB Device和USB Host接口，支持U盘存储； （8）输出幅值(高阻)：2mVpp～20Vpp之间连续可调； （9）输出阻抗：0Ω～1MΩ之间连续可调； （10）输出幅值和频率误差在±1%左右； （11）垂直分辨率：16bits，采样率：500MS/s； （12）双通道同时逐点独立输出最大任意波长度：32Mpts，任意波最大存储空间：7GB； （13）模拟数字调制类型：AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、OSK、PWM、SUM、QAM； （14）谐波：具有16次谐波发生器功能； （15）可选配数字任意波输出接口，支持多种串行总线输出； (16)显示：8英寸WVGA（800×480）TFT液晶屏，同时显示两路频率、幅值等信息； (17)支持上位机监控、操作仪器。 |
|
|

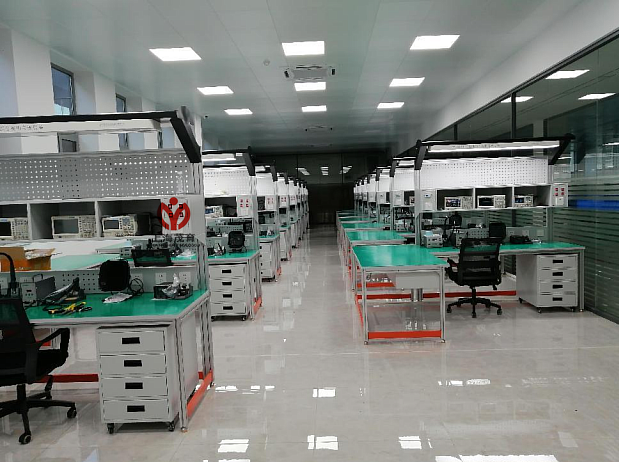

工作台 | 1.工作台尺寸：1800mm×800mm×780mm，铝型材骨架，桌面25mm厚防火纤维板。 2.LED灯棚：钢板冷轧钣金工艺精制而成，表面静电喷塑，配置创意现代条形LED吸顶灯，飘月台形状，科幻感十足。 3.工具网孔挂板：钢板冷轧钣金工艺精制而成，表面静电喷塑，可挂置常用线材、工具、耗材等。 |
|
|
工具柜 | 1.结构尺寸：L450mm*W635mm*H665mm，采用优质Q235冷轧钢板焊接而成，表面静电喷塑，工具柜下装带刹车的万向轮，使工具柜可以随意固定和移动。 2.组成与配置：工具柜设计有四层抽屉，其中第一、二、三层抽屉内部使用分隔条分隔成各种大小不同空间，实训电路板、元器件、工具、耗材均可放在隔间内，第四层为大容量柜，可放置套装配件、工具包、开发板、仿真器、测量仪表等。拉开抽屉，各种电子元件分类整齐、一目了然。 |
|
|
★基础模拟电路模块包 | 1.单端输入放大电路：D33单端输入放大电路，两级放大，有限幅调整、调零、放大倍数调整功能。 2.直流稳压电源：D35输出电压：24V、±12V、＋5V，可根据设计电路进行选择。 3.直流可调稳压电源：D43 输出直流0-12VDC可调,过压保护可调，过流保护可调，短路保护。 4.组件差动放大电路模块线路板：D60 DC12V单电源供电对管差动放大电路。 5.组件单管/负反馈放大器模块线路板：D61 DC12V单电源供电一级单管负反馈放大电路。 6.组件射极跟随器模块线路板：D62 DC12V单电源供电一级单管射极跟随放大电路。 7.组件场效应管放大器模块线路板：D63 DC12V单电源供电一级单结型场效应管放大电路。 8.组件RC串并联选频网络振荡器模块线路板：D64 DC5V单电源供电两级_RC桥式振荡放大电路。 9.信号放大模块：D74 提供调谐小信号放大电路和集成陶瓷选频放大。 10.组件晶闸管可控整流电路模块线路板：D75 AC12V供电、场效应管触发脉冲调节、单结晶体管调光调压。 11.组件OTL功率放大器电路模块线路板：D76 DC5V单电源供电、前置放大电路、互补对称OTL功率放大电路、8Ω0.5W扬声器。 12.功率放大器与发射模块：D77 提供线性宽带功率放大器电路、音源和信号发送电路。 13.组件集成功率放大器电路模块线路板：D83 内置音乐集成芯片TQ9300、外接音源插座、LM741集成运算放大器、TDA2030功放芯片、8Ω0.5W扬声器。 14.组件模拟运算电路模块线路板：D84 由集成运算放大器芯片LM324组成三角波产生电路、方波形成电路，集成运算放大电路。 15.组件晶体管开关特性、限幅器与钳位模块线路板：D85 晶体管开关电路、晶体管特性测试电路、晶体管限幅器电路、晶体管钳位器电路。 16.直流斩波系统：D40 SG3525组成PWM波形输出电路及六类斩波电路图以及组成斩波电路用的器件。 17.基础模拟电路实训项目包括： 1）单端输入放大电路； 2）直流稳压电源； 3）直流可调稳压电源模块； 4）晶体管共射极单管放大器实训； 5）场效应管放大器实训； 6）负反馈放大器实训； 7）射极跟随器实训； 8）_RC桥式振荡电路调试实训； 9）调谐小信号放大电路实训； 10）陶瓷选频放大电路实训； 11）差动放大器实训； 12）晶闸管调光电路调试实训； 13）互补对称式OTL电路调试实训； 14）门铃电路调试实训； 15）集成运算放大器指标测试实训； 16）集成运算放大器的基本应用（Ⅰ）模拟运算电路实训； 17）集成运算放大器的基本应用（Ⅱ）波形发生器实训； 18）集成运算放大器的基本应用（Ⅲ）信号处理有源滤波器实训； 19）集成运算放大器的基本应用（Ⅳ）信号处理电压比较器实训； 20）晶体管开关电路调试实训； 21）晶体管特性测试电路实训； 22)晶体管限幅器电路实训； 23)晶体管钳位器电路实训； 24)直流斩波电路特性实训。 |
|
|
★基础数字实训电路模块包 | 1.逻辑电平显示：D01 由74LS245驱动16位发光二极管指示逻辑电平。 2.组件集成逻辑门电路模块线路板：D86 由CD4082、CD4011、CD71、CD4030组成各种逻辑状态测试电路。 3.组件编译码器电路模块线路板：D87 74LS138与8位发光二极管组成3-8线译码显示电路、CD4511与数码管组成BCD码译码显示电路。 4.组件计数器电路模块线路板：D88 由CD4027、4011组成同步三位二进制加法计数器。 5.组件555集成电路模块线路板：D89 555时钟脉冲信号电路。 6.组件电子秒表电路模块线路板：D90 由74LS00、74LS196、CD4511、555组成两位数码管计数秒表。 7.组件三位半直流数字电压表模块线路板：D91 由MC1403、CC14433、MC1413、CD4511组成三位半直流电压数字显示表。 8.组件数字频率计电路模块线路板：D92 由CA3130、CD40106、CD4013、CD4020、CD4511、CD4553组成六位数字频率计。 9.组件拔河游戏机电路模块线路板：D93 由CD4011、CD40193、CD4030、CD4081、CD4511、CD4514、CD4518组成四工位拔河游戏机。 10.可逆计数译码显示电路组件：D94 配置CD40192计数电路、CD4511译码显示电路。 11.组件CD4017流水灯电路板：由NE555时钟信号、CD4017移位寄存器、10路发光二极管组成。 12.组件双D触发器电路板：由CD4013和继电器控制电路组成。 13.组件八路抢答器电路板：由CD4511七段BCD码译码器、74LS83四位二进制全加器、74LS148-8线—3线优先编码器、74LS373-8位D锁存器组成。 14.基础数字电路实训项目 1)逻辑电平显示实训； 2)基本逻辑门电路功能实训； 3)优先编码器功能实训； 4)二进制译码器和数据选择器功能实训； 5)全加器和超前进位全加器功能实训； 6)数值比较器功能实训； 7)七段码锁存/译码/驱动器功能实训； 8)各类触发器功能实训； 9)双向移位寄存器功能实训； 10)二 - 五 - 十进制计数器功能实训； 11)二位十进制计数/译码/驱动/显示电路； 12)可逆十进制计数电路功能实训； 13)N进制计数电路功能实训； 14)555定时器基本应用电路； 15)电压比较器电路实训； 16)逻辑笔实训； 17)CMOS集成逻辑门电路； 18)译码器实训； 19)加法计数器实训； 20)电子秒表实训； 21)D/A、A/D转换器实训； 22)三位半直流数字电压表的组装与调试； 23)数字频率计综合性实训； 24)拔河游戏机趣味性实训； 25)双D触发器电路调试实训； 26)八路抢答器电路调试实训； 27)CD4017流水灯电路调试实训。 |
|
|
★C51和ARM编程基础实训模块包 |
1.LED 实验板：RGB三色灯1个，白色灯1个，红色、黄色、蓝色、绿色5mmLED 各4个。
2.按键模块：8位独立式键盘,8位开关量输入。 3.数码管显示实验：8位数码管，使用74HC595驱动。 4.4X4键盘模块：16个轻触开关组成4*4键盘。 5.16X16点阵显示模块：4个8*8点阵构成16*16点阵，74HC595级联驱动。 6.1602液晶显示模块：1602液晶屏组成，可采用4位数据传输和8位数据传输方式，用于显示16*2个字符。 7.12864点阵图文液晶显示模块：12864液晶屏组成，带字库与不带字库电路通用，只需换液晶，用于显示汉字与图形。 8.摇杆、数字编码输入模块：双轴按键摇杆模块和360度旋转编码器模块组成。 9.直流电机实验板：直流电机，三极管，霍尔开关组成，采用霍尔开关对电机转速测量。 10.步进电机实验板：步进电机，驱动IC组成。用于控制步进电机方向与速度。 11.弱控强实验板：4组继电器与驱动IC，双向可控硅与光藕组成。用于弱电控强电。 12.RFID射频卡实验板：RFID射频卡、AT24C02 I2C组成，RFID无线通信与数据读写。 13.红外发射接收实验板：采用940红外发射管与HL-A838红外接收管。 14.超声波测距实验板：由超声波发射与接收探头、发射驱动电路、接收电路组成，可测量2cm-450cm距离。 15.无线遥控实训模块：由无线接收模块，解码芯片TG2272、拨码开关等组成，可进行315MHz.频率信号的接收，发送方式256种可选。 16.无线遥控器：推拉盖桃木四键遥控器，发射频率：315m（声表稳频）传输距离：10-50M。 17.组合可显示任意颜色。
18.1.3寸显示屏，128*64像素。
19.环境测量实验板：环境质量传感器模块，主要测量读取PM2.5 PM10。 20.智能开关实验板：人体红外检测、亮度传感器模块。 21.温度与湿度实验板：采用单总线通信，测量空气中的温湿度。 22.陀螺仪重力感应磁力计实验板：九轴传感器模块，IIC通信。 23.颜色识别实验板：TCS34725颜色感应识别。 24.触摸按键实验板：4位触摸按键。 25.无线通信实验板：ESP8266Wifi模块+蓝牙+NRF24L01，2.4G无线通信实验。 26.嵌入式编程转接板：用于连接几种不同功能的模块或实验板，实现多种功能。 27.组件ARM编程模块：编程模块单片机板。 28.组件C51编程模块：51编程模块单片机板。 29.编程基础实训模块C语言参考程序资源： 1)点亮LED，跑马灯参考示例程序； 2)独立式键盘输入，开关量检测参考示例程序； 3)单个数码管驱动，多个数码管扫描显示参考示例程序； 4)4*4键盘显示扫描数码管显示参考示例程序； 5)点阵显示参考示例程序； 6)液晶屏显示汉字与图形参考示例程序； 7)显示字符参考示例程序； 8)双轴按键摇杆参考示例程序； 9)编码器参考示例程序； 10)直流电机转速控制与速度测量显示参考示例程序； 11)步进电机正反转控制参考示例程序； 12)定时关断220电器参考示例程序； 13)RFID门禁系统参考示例程序； 14)串口收发、RS485通信参考示例程序； 15)红外发射与接收参考示例程序； 16)超声波测距参考示例程序； 17)无线远程遥控参考示例程序； 18)点阵显示和多个颜色显示参考示例程序； 19)OLED显示模块参考示例程序； 20)测量读取PM2.5 PM10参考示例程序； 21)人体红外检测、亮度传感器智能开关灯参考示例程序； 22)温湿度测量参考示例程序； 23)倾角检测，陀螺仪、重力感应、磁力计参考示例程序； 24)颜色识别参考示例程序； 25)TFT显示参考示例程序； 26)触摸按键参考示例程序； 27)图像采集显示参考示例程序； 28)Wifi模块+蓝牙+无线通信参考示例程序。 30.C51及ARM嵌入式编程基础实训项目： 1)点亮LED，跑马灯实训； 2)独立式键盘输入，开关量检测实训； 3)单个数码管驱动，多个数码管扫描显示实训； 4)4*4键盘显示扫描数码管显示实训； 5)点阵显示实训； 6)液晶屏显示汉字与图形实训； 7)显示字符实训； 8)双轴按键摇杆实训； 9)编码器实训； 10)直流电机转速控制与速度测量显示实训； 11)步进电机正反转控制实训； 12)定时关断220电器实训； 13)RFID门禁系统实训； 14)串口收发、RS485通信实训； 15)红外发射与接收实训； 16)超声波测距实训； 17)无线远程遥控实训； 18)点阵显示和多个颜色显示实训； 19)OLED显示模块实训； 20)测量读取PM2.5 PM10实训； 21)人体红外检测、亮度传感器智能开关灯实训； 22)温湿度测量实训； 23)倾角检测，陀螺仪、重力感应、磁力计实训； 24)颜色识别实训； 25)TFT显示实训； 26)触摸按键实训； 27)图像采集显示实训； 28)Wifi模块+蓝牙+无线通信实训。 |
