双速电动机手动变速控制电路实验说明书

作者：管理员 2021-12-17 15:09:10

双速电动机手动变速控制电路实验说明书 一、概述
异步电动机的调速方法主要有以下几种：依靠改变定子绕组的极对数调速、改变转子电路中的电阻调速、变频调速和串级调速等。这些方法目前在工厂应用很广泛。其中改变转子电路电阻的调速方法只适用于线绕转子异步电动机。
鼠笼型异步电动机往往采用下列两种方法来调速。第一种，改变定子绕组的连接方法；第二种，在定子绕组上设置具有不同对级数的两套相互独立的绕组，有时同一台电动机为了获得更多的速度等级，上述两种往往同时采用。

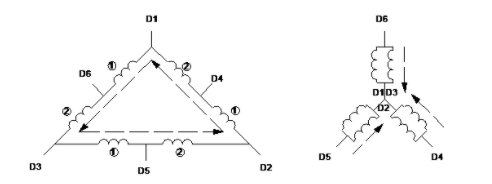

图20-1为4/2极的双速异步电动机定子绕组接线示意图，图a将电动机定子绕组的D1、D2、D3三个接线端接三相交流电源，而将定子绕组的D4、D5、D6三个接线端悬空，三相定子绕组接成三角形。此时每相绕组中的①、②线圈串联，电流方向如图a中虚线箭头所示，电动机以四级运行为低速。若将电动机定子绕组的三个接线端子D1、D2、D3连在一起，而将D4、D5、D6接三相交流电源，则原来三相定子绕组的三角形接线即变为双星形接线，此时每相绕组中的①、②线圈相互并联，电流方向如图b中虚线箭头所示，于是电动机便以两极运行，此时为高速。

图20-1

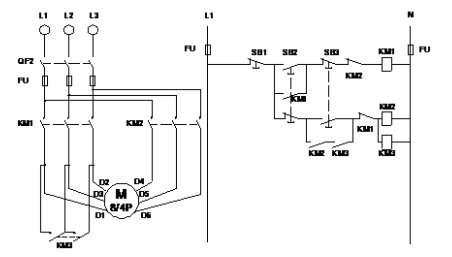

图20-2为双速电动机手动变速控制线路。
起动时，合上漏电保护断路器QF1和空气开关QF2，引入三相电源。按下低速起动按钮SB2后，接触器KM1的线圈通电，主触头闭合且其线圈通过与开关SB2并联的辅助常开触点KM1实现自锁，电动机定子绕组作三角型联结，电动机低速运转。
如需换为高速运转，按下高速起动按钮SB3，低速接触器KM1线圈断电释放，主触头断开，互锁触头闭合，几乎同时高速接触器KM2和KM3线圈通电，主触头闭合，使电动机定子绕组联成双星形并联，电动机高速运转。

图20-2

二、实验目的
1.通过对接触器控制三相双速异步电动机的起动控制线路的实际安装接线，掌握由电路原理图接成实际操作电路的方法。
2.熟练掌握三相双速异步电动机的起动应用在何种场合，并有何特点？
三、实验设备

序号	名称	数量	备注
1	电源控制屏	1	提供三相四线制380V、220V电压
2	M17A型异步电动机	2
3	交流接触器和中间继电器	3
4	按钮开关	4
5	万用表、剥线钳、螺丝刀、尖嘴钳等	1套
6	导线若干

四、实验内容
双速电动机手动变速的控制。
五、实验步骤
1.检查各实验设备外观及质量是否良好。
2.按图20-2接触器三相双速异步电动机控制线路进行正确接线，先接主回路，再接控制回路。自己检查无误并经指导老师检查认可方可合闸实验
1）将热继电器值调到1.1A。
2）合上漏电保护断路器QF1和空气开关QF2，引入三相电源。
3）按下起动按钮SB2，观察电动机及各接触器的工作情况。
4）按下按钮SB3，观察电动机及各接触器的工作情况。
5）按下停止按钮SB1，断开电机控制电源。
6）断开空气开关QF2，切断三相主电源。
7）断开漏电保护断路器QF1，关断总电源。
六、思考题
1.在图20-2中，按钮SB2和SB3起什么作用？
2.分析一下双速电动机是如何运行的？
3.若实验过程中发生故障，画出故障线路，分析故障原因。
