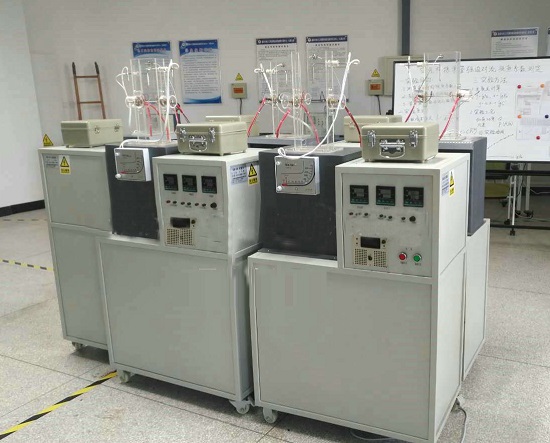

空气横掠单管强迫对流的换热实验台,空气横掠单管强迫对流的换热实验装置

作者：管理员 2024-10-10 15:03:07

一、空气横掠单管强迫对流的换热实验台,空气横掠单管强迫对流的换热实验装置,空气横掠单管强迫对流的换热实验设备实验目的：
1、了解对流放热的实验研究方法。
2、测定空气横向流过单管表面时的平均放热系数α，并将实验数据整理成准则方程式。
二、主要配置：
工频离心风机、组合式有机玻璃风洞、实验管及其加热器、固体调压模块配电位器调节加热功率、控制箱、万能信号输入巡检仪、功率表、调压器、毕托管、倾斜式微压计、电位差计、不锈钢可移动实验台。
三、技术参数：
1、输入电源：单相AC220V±10% 50Hz，功率500W。
2、离心风机：电压220V，功率：85W，风量：1000 m³/h；有机玻璃实验本体。
3、被加热金属管（304不锈钢）：Ф3-6mm之间任选，每台3种不同尺寸规格。
4、硅整流器：输入220V,输出:电压0—12V，电流0--100A；
5、电位差计：UJ36a直流电位差计。
6、毕托管流量计配斜管微压计测流速：量程-10-700pa。
7、温度测量：测量系统配置有智能温度控制仪表（PID调节控温，精度 ±0.2℃），高精度PID调压模块电路。手动风门调节风量。
8、外形尺寸：600×400×1200mm，外形为不锈钢可移动支架，带双刹车轮。

数字II型增加带标准信号的8路万能信号输入巡检仪，增加带标准信号的数显电流表电压表，带标准信号的8路万能信号输入巡检仪，配有数据采集，自动数据分析处理软件等。
