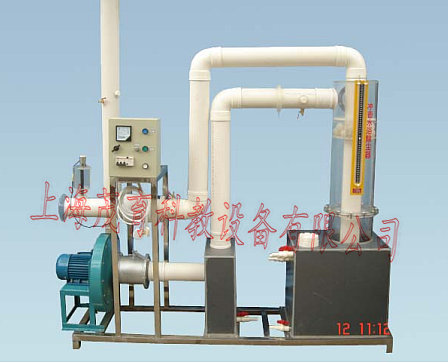

冲击水浴除尘器实验设备,冲击水浴除尘器实验装置,冲击水浴除尘器实验台
作者：管理员 2025-02-18 10:23:40
冲击水浴除尘器实验设备,冲击水浴除尘器实验装置,冲击水浴除尘器实验台
一、冲击水浴除尘器实验设备,冲击水浴除尘器实验装置,冲击水浴除尘器实验台原理、用途及特点：
冲击水浴除尘器是一种使含尘气体在水中进行充分水浴作用的除尘器，它是冲激式除尘器的一种，结构简单、造价低廉。水浴除尘器主要由水池、进气管、排气管、喷头和挡水板等组成。当具有一定进口速度的含尘气体经进气管后，在喷头处以较高速度喷出，对水层产生冲击作用后，改变了气体的运动方向，而尘粒出于惯性则继续按原来方向运动，其中大部分尘粒与水粘附后便留在水中，称为冲击水浴阶段。在冲击水浴作用后，有一部分尘粒仍随气体运动，与大量的冲击水滴和泡沫混合在一起，在池内形成一个抛物线形的水滴和泡沫区域，含尘气体在此区域内进一步净化，称为淋水浴阶段。此时含尘气体中的尘粒便被水所捕集，净化气体经挡水板从排水管排出。本设备可作为冲击水浴除尘器实验原理演示装置。
二、主要技术参数及指标：
1、环境温度：5℃～40℃；
2、喷口风速：12~18m/s；
3、除尘效率：90%；
4、处理气量：50-300m3/h；
5、装置外形尺寸：580mm×300mm×1500mm；
6、装置外形总尺寸：2300mm×500mm×1700m；
7、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W；安全保护：具有接地保护、漏电保护、过流保护；
8、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
三、实验项目：
1、了解冲击水浴除尘器的工作原理；
2、测试除尘器的压降、除尘效率；
3、不同流速对压降、除尘效率的影响。
四、设备组成：
1、微电脑粉尘进；
2、出浓度检测1套；
3、风压检测1套；
4、采用PLC控制；
5、触摸屏1套；
6、数据处理分析系统 1套；
7、通讯接口1只；
8、在线温度湿度检测1套；
9、微型打印机1套；
10、有机玻璃冲击水浴除尘器1套1组；
11、水箱1只；
12、水泵1台；
13、流量计1只；
14、气尘混合器1套；
15、粉尘自动加料设备1套；
16、离心通风机1台；
17、不锈钢风量调节阀 1套；
18、电控箱1只；
19、漏电保护开关；
20、按钮开关；
21、Ø110PVC连接管路1批；
22、带移动轮子不锈钢支架等组成。
