数控铣床综合维修实训装置,数控铣床综合维修实训设备

作者：管理员 2025-02-26 14:35:33

数控铣床综合维修实训装置,数控铣床综合维修实训设备

一、产品概述：
数控铣床综合维修实训装置,数控铣床综合维修实训设备,数控铣床综合维修实训台适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。还适合职业培训学校的安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班和铣床工中、高级和技师的培训和鉴定。
使用该装置可以使学生掌握数控车床系统控制原理、电气设计方法、元器件的选择、车床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容，达到工业生产现场实习效果。该装置采用开放式结构、模块化设计，既可用于教学、也可用于课程设计、毕业设计和实训，有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力，使受训对象最大限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控铣床结构，同时也为技术人员进行数控车床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。
二、设备组成部分：

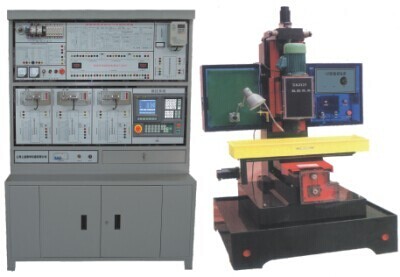

MY-01B型数控铣床综合维修实训装置是由华兴数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动模块、伺服电机运行及电机输入输出模块、开关电源以及配套JD125A型数控实训铣床等组成。
三、实验实训考核项目：　
▲ 数控铣床系统操作与编程实验（配JD-125A教学型数控铣床）
▲ 主轴变频单元的调试运行与故障诊断实验
▲ 全数字交流伺服电机运行与故障诊断实验
▲ 数控铣床电气控制设计与分析实验
▲ 数控铣床机床回零点实验
▲ 数控铣床机床超程限位实验
▲ 数控铣床的冷却与照明及故障诊断实验
▲ 丝杆螺距误差补偿实验
▲ 数控铣床电子手轮实验
▲ 铣床RS232串口通讯实验
▲ 铣床DNC加工实验
▲ 数控铣床故障设计排除考核28项
四、125A型数控实训铣床规格：

主轴钻夹头装夹范围	1－20mm
主轴转速范围	200－2500rpm
主电动机功率	1.5kw
工作台面积（长X宽）	840mm×250mm
工作台三向行程（X、Y、Z）	450×250×250mm
T型槽数及宽度	3×16mm
机床外形尺寸：长×宽×高	1300×1200×2100mm
重量	450kg
铣削对象	塑料、有机玻璃、石蜡

五、技术性能：

1、输入电源：三相四线制380V交流电源。
2、结构：考核柜为铁质钣金喷塑结构，坚固耐用；
3、工作环境：温度-10℃–+40℃

4、整机功耗：＜3KW
5、考核柜尺寸：1370×600×1890mm
