新能源汽车能量系统的电源变换装置示教板,能量系统的电源变换装置实训台

作者：管理员 2025-03-13 14:54:22

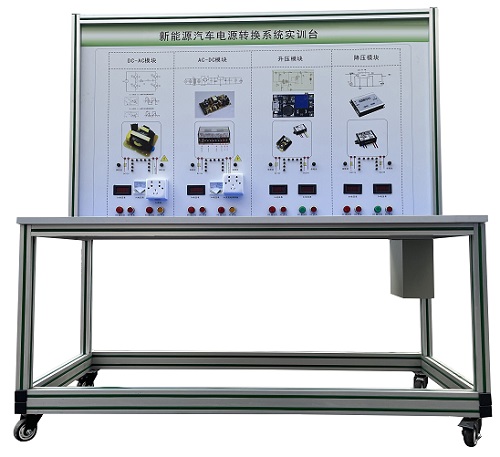

新能源汽车能量系统的电源变换装置示教板,能量系统的电源变换装置实训台

一、功能特点：
1、新能源汽车能量系统的电源变换装置示教板,新能源汽车能量系统的电源变换装置实训台,新能源汽车能量系统的电源变换装置实训设备完整展示了新能源汽车电源变换系统，可以能搭接DC-AC、AC-DC、升压、降压等电路，展示各系统的结构和控制逻辑；
2、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照新能源汽车电源变换结构原理图和实物，认识和分析新能源汽车电源变换系统的工作原理；
3、面板上安装有点火开关、DC-AC、AC-DC、升压、降压模块等，并辅以发光二极管进行系统流向的动态指示，还设有模拟指示灯用来演示电源转换的工作状态，关键部件位置设置检测端子，可使用专用仪器测量参数；
4、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；
5、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
二、技术规格：
1、外接电源：交流220V±10% 50Hz；
2、工作电压：交流220V等；
3、工作温度：-40℃～+50℃；
4、外形尺寸：1200×600×1700mm(长×宽×高)。
三、基本配置(每台)：

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图，1200*900mm	套	1
2	DC-AC模块	12V转220V	个	1
3	点火开关	配套	套	3
4	AC-DC模块	220V转12V	套	1
5	升压模块	12V转24V	套	1
6	降压模块	24V转12V	套	1
7	发光二极管闪光灯灯条	配套	套	3
8	模拟指示灯	配套	套	1
9	操作开关	配套	套	1
10	直流接触器	配套	套	1
11	移动台架	1240×600×1700mm (带自锁脚轮装置)	台	1
12	故障模拟与排除装置	配套	套	1
13	保险丝盒	配套	套	1
14	保修卡/合格证	配套	套	1
15	教师手册	配套	套	1
