电驱动总成装调与检修工作平台,电驱动总成装调与检修工作装置
一、产品概述：

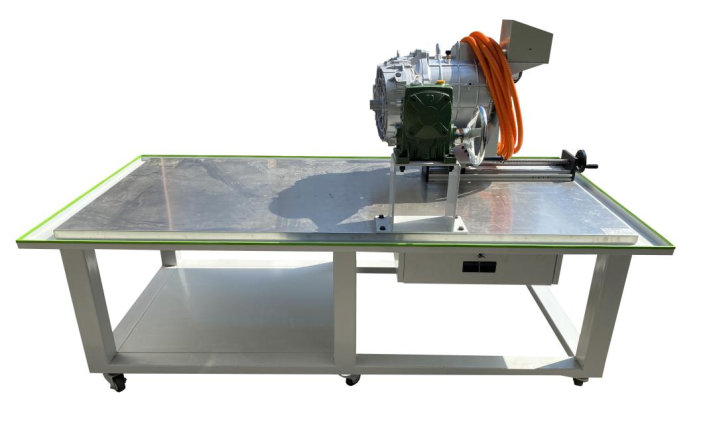

电驱动总成装调与检修工作平台,电驱动总成装调与检修工作装置,电驱动总成装调与检修工作设备的拆解纯电动车主要功能为驱动电机及减速箱的拆卸、提升拆解、翻转等几个功能。
二、技术参数：
1、拆解驱动电机总成
1）拆解台采用手动减速器可将电机左右移动。减速箱拆解后，可将电机左移至左端位置，为拆解减速箱提供空间。操作区容纳空间：600*500mm，电机平台移动最大行程：500mm。
2）减速箱翻转机构翻转角度360°翻转，由涡轮蜗杆减速机带动，涡轮蜗杆减速机具备自锁功能，蜗杆端部配置手轮，可手动任意角度翻转拆卸的减速箱。齿轮托架：固定式，减速机壳体托架：固定式。
3）拆解车移动平台承重：150kg，下配有脚轮，可人工拖动，方便搬移。
4）拆解车下部配有工具盒，用于存放拆解电机用的手动、电动工具。
5）电机拆装台为手推车结构，可满足电机减速机人工拖动的需求。
2、动力总成技术参数：
电动机最大输出扭矩：310N.m/(0～4929rpm)/30s；
电动机额定扭矩：160N.m/(0～4775rpm)/持续；
电动机最大输入功率160kW/(4929～12000rpm)/30s；
电动机额定功率：80kW/(4775～12000rpm)/持续；
电动机最大输出转速(包括驱动最高输入转速和随动最高输入转速)：12000rpm；
电动力总成总成重量：103kg；
电机轴中心与差速器中心的距离：239mm；
变速箱润滑油量：1.85～1.95L；
变速箱润滑油类型：齿轮油SAE75W-90。
