长城哈弗柴油共轨发动机实训台,长城哈弗柴油共轨发动机实训装置

作者：管理员 2025-03-27 15:46:39

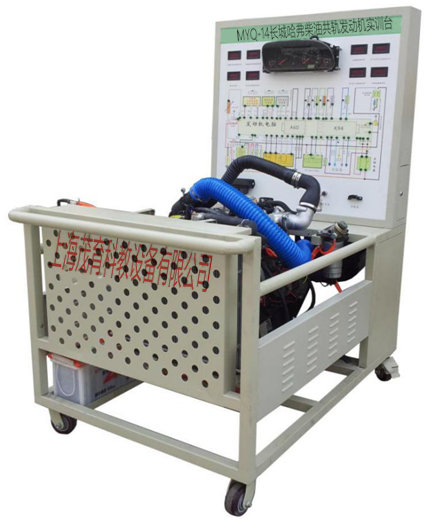

长城哈弗柴油共轨发动机实训台,长城哈弗柴油共轨发动机实训装置

一、产品概述：
长城哈弗柴油共轨发动机实训台,长城哈弗柴油共轨发动机实训装置,长城哈弗柴油共轨发动机实训设备是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用哈弗2.8TC柴油发动机为基础，对发动机可进行起动、加速、减速等工况的实践操作，真实展示电控高压共轨柴油发动机的组成结构和工作过程。通过发动机实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握发动机的构造和原理，提高学生对发动机的初步认识，使学生了解发动机起到更直观更深入的教学目的，是各汽车学校对发动机理论和维修实训的理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点：
1、真实可运行的电控高压共轨柴油发动机(加速/减速/怠速工况正常），充分展示电控高压共轨柴油发动机的组成结构和工作过程；
2、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和电控高压共轨柴油发动机实物，认识和分析控制系统的工作原理；
3、实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等；
4、实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化；
5、实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能；
6、实训台配备有油门控制装置，可方便对发动机加速减速；
7、实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置；
8、设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等；
9、实训台底座采用钢结构焊接，表面采用喷涂工艺处理，正前方/两侧焊接圆形护手杆，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格：
1、外形尺寸：1500×1000×1700mm(长×宽×高)；
2、工作电源：直流12V；
3、燃油标号：依发动机型号；
4、油箱容积：10L；
5、工作温度：-40℃～+50℃；
6、颜色：7032；
7、钢管：40*40*3mm；
8、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
9、移动脚轮：120*80mm。
四、基本配置：(每台)

序号	设备名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图	套	1
2	组合仪表	原厂配置	套	1
3	发动机控制电脑(ECU)	原厂配置	台	1
4	诊断座	OBDⅡ	个	1
5	点火开关	原厂配置	个	1
6	电控高压共轨柴油发动机总成	长城	套	1
7	燃油箱	10L	个	1
8	油门控制装置	原厂配置	套	1
9	进、排气管(带保护罩)	原厂配置	套	1
10	水箱(含不锈钢保护罩)	原厂配置	套	1
11	冷却电子风扇	PDM-S81JOES，12V，80W	个	2
12	蓄电池	95D31R，12V 80Ah，620CCA	台	1
13	继电器	含：主继电器、起动继电器、冷却风扇继电器、预热继电器等	套	1
14	保险丝盒	原厂配置	个	1
15	电源总开关	50A	个	1
16	移动台架(带自锁脚轮装置)	1500×1000×1700mm(长×宽×高)	台	1
17	设备教师手册	茂育配套	套	1
18	设备合格证、保修卡	茂育配套	套	1
