制冷系统自控系统综合实验装置,制冷系统自控系统综合实验设备
作者：管理员 2025-04-16 10:22:14
制冷系统自控系统综合实验装置,制冷系统自控系统综合实验设备
一、产品概述：
制冷系统自控系统综合实验装置,制冷系统自控系统综合实验设备,制冷系统自控系统综合实验台（DDC总线）（DDC）是以制冷/热系统、冷媒水系统和空气处理系统为控制对象，融合传感器技术、和智能化控制技术，通过程序设计、编程可对中央空调模型内的所有模拟或真实的机电设备进行自动控制。
二、技术性能：
1、输入电源：单相三线 AC220V±10% 50Hz；
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m；
3、制冷剂：R22；
4、装置容量：＜2.5kVA；
5、重 量：200kg；
6、外形尺寸：200cm×60cm×170cm。
二、装置特点：
1、设备全部采用目前主流技术和系统产品，保证前期所选型的系统与今后系统性能提升在技术先进性方面的可延续性；
2、楼宇自控系统系统应具有一定的可扩展性和开放性, 设计应采用国家和国际标准及规范，兼容不同厂商、不同协议的设备和系统的连接；
3、楼宇自控系统控制层网络采用可点对点通讯的BACnet。采用BACnet网络，应使用BACnet IP/MS/TP协议通讯，遵守BACnet标准SSPC-135；
4、所提供的系统应用软件，严格遵循模块化的结构方式进行开发；系统软件功能模块完全根据用户的实际需要和控制逻辑来编制；
5、楼宇自控系统DDC须具有独立的时间逻辑，不需要读取服务器或网关时间，即使控制器与网络断开，时间表功能也能正常运行；
6、楼宇自控系统每一个控制器须配置带有CPU处理器的DDC，并在现场独立完成监控设备的逻辑操作，独立可编程DDC；
7、楼宇自控系统控制器应均能支持通用输入输出点，控制器应有多种型号，使I/O配置更灵活，控制器均能逻辑编程；
8、楼宇自控系统现场控制器的DI点（与机电设备电控箱连接）。
三、系统组成：
1、外形尺寸：

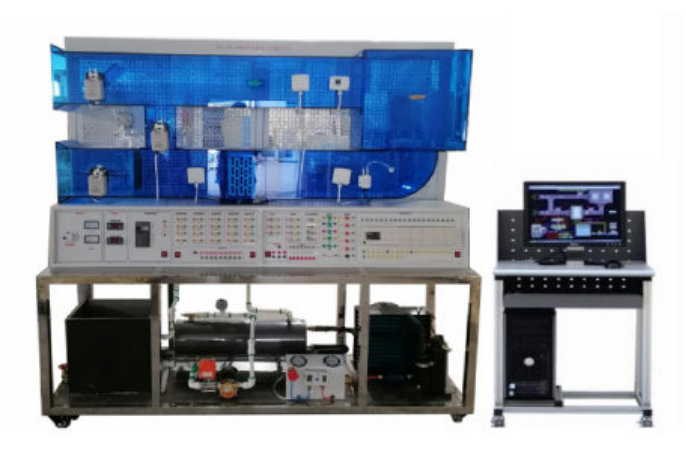

不大于2000mm×600mm×1700mm, 本实验装置由实验台、安装网孔板、制冷（热）系统、循环水系统、空气处理系统、自控系统和上位监控工程、制冷机组、制热系统、空调箱（风道）、冷冻水系统、测量仪表电气控制系统、模拟热源等组成。实验台:不锈钢底架、风道和模拟房间为铁质双层亚光密纹喷塑结构，制冷机组。
2、控制方式：
具有中央空调自控系统编程设计和上位监控工程组态设计，利用PC机对楼宇自控系统控制层网络采用可点对点通讯的BACnet。采用BACnet网络，应使用BACnet IP/MS/TP协议通讯，遵守BACnet标准SSPC-135；对系统控制/监控。
3、制冷机组：
1台2匹全封闭风冷机组、干式蒸发器、储液罐、内平衡式热力膨胀阀、干燥过滤器等组成，管路中还设有操作手阀、高低压力控制器、压力表等实验所必需的部件。
4、空气处理系统：
采用粗效过滤网、差压开关、电动调节风阀、温湿度传感器及送风机等组成；主要由冷源系统、空气循环模拟系统、空调控制与测试系统。空调控制与测试系统、变频器、温控仪表、部分接口、温湿度及反馈信号接口、DDC控制模块的I/O引线接口等。
5、媒水系统：
额定流量为30升/分，扬程为8米，额定功率180W。泵，为系统提供冷媒水/热水。
6、耐震真空压力表：
量程-0.1～1.5MPa、-0.1～3.5Mpa；高低压力控制器：设定范围高压0.8～3.0Mpa、低压0.1～0.4Mpa。径向压力表：量程0～0.16 Mpa，温度表：0-100°C。
7、DDC控制器2个：
具备可编程控制器（或者DDC控制器，数字量点数不工作电压：DC24×(1±10%)V或AC17V，允许范围：AC14.45V～18.7V、工作电流：500mA、网络：协议：BACnet Router；通讯介质：双绞线、I/O 数量：8个UI，4个DO，6个UO，5个AO、工作电压：DC24×(1±10%)V或AC17V，允许范围：AC14.45V～18.7V；
工作电流：500mA。
8、温度传感器：
工作电源24V DC,测温范围0-100°C,输出4-20mA；
9、压力传感器：
管路压力测量，电源24VDC±5%；量程范围：0～200kpa输出信号4～20mA DC。
10、风速传感器：
管道式安装，量程：0-10m/s；输出信号：4-20mA。
11、变频器：
工业变频器，额定功率不小于0.37kW。控制信号输入为0～20mADC或0～10VDC，交流220V变频输出用来驱动送风机。
12、电动调节阀：
由变系统控制控制媒水的水量，利用温度P、I、D控制控制原理。
*13、系统电气连接：
所有的系统电报气，连接线都引到面板上，并有标识，实验时可以自己动手连接传感器，调节阀。
14、配有中央空调系统软件：
软件可以监控控制中，央空调的运行，所有通信数据都采集至上位机上显示，如：阀的开度、管道路温度等。
15、电脑桌子：
采用铝型材和钣金结构，台面为防火、防水、耐磨高密度板；立柱及横梁为30*30铝合金型材，键盘位采用300mm导轨固定，下方装有万向轮。
*四、制冷/空调系统操作软件：（单机版）
是为学习、实验、实训、而设计的制冷教学、管理、应用软件，软件支持在线选型，轻松的进行各种组件制冷量、特性、制冷剂的计算，还可以详细的分析计算出各系统、压缩机、冷凝器、蒸发器的性能分析报告，是不可多得的制冷系实训应用软件，软件可有效计算分析制冷系统中的特性，是工作学习的好帮手。PC版本软件支持在PC上进行制冷系统各组件模拟运行，模拟效果非常之逼真，可以获取详细的参数并进行计算，还可以绘图。
主要功能：
1）制冷剂性能的数据获得（物热力学与热物理据运行据数时，制冷剂的比较）、组件计算 、组件效率的计算。
2）瞬间动态仿真对象的冷却：如：其冷却期间的评估。
3）周期分析：例如一个和两个阶段的周期比较。
4）系统尺寸：获得组件的大小与一般的尺寸标准。
5）过冷温度的设定、过热度加载选择计算
6）提供便捷的制冷系统使用方法，支持在PC上模拟制冷的效果，可以制作压焓图，可以测试制冷系统是否可以正常运行，非常广泛应用于高校学习、实训。
7）软件把可数据获得应用制冷管道管径选型、制冷剂物性组件、计算制冷剂物性、计算制冷剂管道压降。您就相当于有了个助手和顾问，可以计算所有制冷剂和一些CFC的热力物质数据和运输特性。含有计算不同的一级和多级步循环制冷模型和计算制冷剂管尺寸的模型。
8）软件可获得几个不同的单步和双步制冷机械加工模数。第4步中也可计算制冷管子定径的新模数。可以在项目中了解如何选择和计算这些过程：
9）计算热力性质和各点：可以在气体或液体饱和状态下计算热力性质和各状态点
10）获得制冷状态图：为所有制冷剂提供了相关的压力焓和温度-焓图(p,h- 和T,s-图)；甚至还可以按按扭将计算过的循环过程顺序插到图
11）8种选择循环图标，可以根据自己的参数来设定制冷循环，单级循环和多级循环均可以实现，不仅有各种制冷剂的物性参数表。如进入5号压缩参数设定界面，等待参数设定完毕，点击计算按钮；当参数计算完成，可查看各压力点参数以及性能系数、质量流率，配管尺寸等参数
12）压焓图，PC系统模拟计算运行条件与已知组件的系统评估操作，系统效率和建议，评价降低能耗。
五、配置清单表：
|
序号 |
名称 |
参数 |
数量 |
单位 |
|
1 |
制冷系统 |
1P |
1 |
套 |
|
2 |
风管 |
有机 |
1 |
套 |
|
3 |
主机架 |
|
1 |
套 |
|
4 |
水箱 |
400*300*400高 |
1 |
套 |
|
5 |
电动调节风阀 |
220V |
1 |
套 |
|
6 |
压差控制器 |
4-20MA |
1 |
套 |
|
7 |
变频器 |
0.4K |
1 |
套 |
|
8 |
2P蒸发器 |
|
1 |
套 |
|
9 |
温度传感器 |
4-20MA -40到+80度 |
3 |
套 |
|
10 |
温湿度传感器 |
4-20MA -40到+80度4-20MA/0-100
探头长度150mm |
3 |
套 |
|
11 |
水泵 |
1.5T |
|
套 |
|
12 |
200风机 |
220V |
1 |
套 |
|
13 |
比例调节阀 |
DN15、4-20MA |
|
套 |
|
14 |
风速度传感器 |
4-20MA |
|
套 |
|
15 |
有压过滤网 |
定制 |
1 |
套 |
|
16 |
DDC通信卡 |
|
1 |
套 |
|
17 |
连接线 |
D4 |
30 |
根 |
|
18 |
DDC控制器 |
网络：协议：BACnet Router；通讯介质：双绞线、I/O 数量：8个UI，4个DO，6个UO，5个AO、工作电压：DC24×(1±10%)V |
2 |
套 |
|
19 |
中央空调系统软件： |
|
1 |
套 |
|
20 |
制冷/空调系统操作软件 |
|
1 |
套 |
|
21 |
电脑 |
每台实验装置均配有监控组态编程的上位机一台（数据采集接口卡；组态编程软件；建议参考品牌：联想、同方；处理器:Intel 双核3.0GHz；内存: 2GB DDR3；硬盘：SATA 500GB；光驱: 支持DVD SuperMulti双层刻录；显示器:宽屏液晶 19.5寸；显卡:独立显卡，1GB显存）。 |
1 |
自备 |
六、实验项目：
1、封闭式空调系统制冷实验；
2、封闭式空调系统制热实验；
3、一次回风系统制冷实验；
4、一次回风系统制热实验；
5、制冷（热）系统控制实验；
6、DDC数字控制模块的应用实验；
7、DDC监控系统设计组态实验；
8、DDC控制变频器的应用；
9、DDC比例调节流量控制实验；
10、DDC模拟量传感器实验；
11、送风机的运行监控；
12、送风机的压差监控与作用；
13、送风P、I、D运行；
14、送风的温度调节与监控；
15、冷热水阀的控制与温度间的P、I、D变化；
16、新风阀与送风温度的调节关系与监控；
17、协议：BACnet Router应用；
18、系统的手自动监控与故障监控；
19、了解中央空调空气处理流程；
20、了解制冷（热）工作原理，掌握制冷（热）机组操作方法；
21、掌握中央空调自控系统中过程变量调节方法；
22、了解不同工况下中央空调工作流程；
23、掌握中央空调自控DDCBACnet Router系统编程设计和上位监控工程组态设计；
24、学会使用软件辅助计算，轻松的制冷剂性能的计算（物热力学与热物理据运行据数据，制冷剂的比较）、组件计算、组件效率的计算；
25、学会使用软件计算各种制冷循环中，系统中组件参数以及性能系数、质量流率，配管尺寸等参数。
