制冷与空调维修综合实操实训装置,制冷与空调维修综合实操实训设备

作者：管理员 2025-04-16 10:25:57

制冷与空调维修综合实操实训装置,制冷与空调维修综合实操实训设备

一、产品概述：

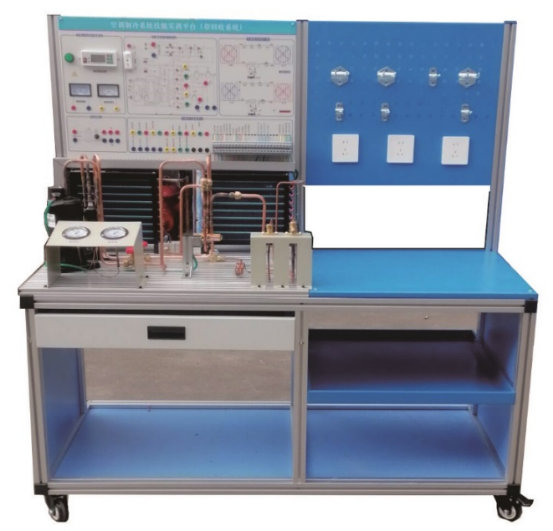

制冷与空调维修综合实操实训装置,制冷与空调维修综合实操实训设备,制冷与空调维修综合实操实训台（带回收装置）是专门为职业院校制冷类相关专业而研制的实训装置，根据制冷类行业制冷维修技术的特点，针对空调的电气控制以及制冷系统的安装与维修进行设计，强化了学生对空调冰箱系统管路的安装、电气接线、工况调试、故障诊断与维修等综合职业能力。装置融合了流体力学、热力学、传热学和电气控制等技术,集制冷空调系统安装、制冷系统电气接线、压力检漏、抽真空、充注制冷剂与运行调试于一体，包含了制冷系统维修的全部步骤，能满足实训教学、实际工程训练及职业技能竞赛的需要。
二、技术指标：
1、输入电源：单相三线 AC220V±10% 50Hz；
2、工作环境：温度-10℃～-40℃ 相对湿度≤85%（25℃）；
3、设备容量：≤1.5KVA；
4、制冷剂：空调部分R22；
5、外形尺寸（大约）150mm×720mm×1650mm；
6、防触电保护类型 I类；
7、安全保护：具有过压、过流、过载、漏电保护措施，符合国家相关标准；
8、环保等级材料选用符合国家相关环保标。
三、功能特点、组成：
1、该装置集制冷空调系统安装、制冷系统电接线、压力检漏、抽真空、充注制冷剂与运行调试于一体，管道制作，焊接等、包含了制冷系统维修的全部步骤。
2、该装置采用模块化设计，电气控制与制冷系统独立分开，并且电气部分设置检测点，测量端子以及各路的输出连接端子。
3、实训平台直观展示了空调的系统结构、工作原理。可清楚的看到制冷系统结构及主要部件的实物，系统还配置有电压表、交流电流表、压力表、信号指示灯等，使整个空调系统系统的实时工作状态一目了然。
*4.该装置是根据分体式空调器控制电路、作为实训考核对象，能使学生熟练掌握空调器控制电路、基本原理及维修技术，考核板上印有分体式空调器电气并加以检测点，学生通过考核板上的电路图了解其原理。
*5、装置解决了传统该类设备上只能看只能模无法进行动手组装的缺欠，还解决了无法在设备上进行铜管焊接的难题，能使学生在该装置上能够反复进行系统组装与焊接训练。制冷器件采用开放式和拆装式结构设计，创新的采用了铜管固定装置对每个活动器件接头进行可拆设计，有效的、保证了管路因反复拆装所造成的损坏。
*6、在实训台方面进行了3030铝材与板金全新搭配设计,采用3030铝型材拼装成，2080铝型材桌面不仅干净美观，更重要的是焊接铜管时不会变形。实训桌子采用L型框架设计。
*1）L面左边为制冷电气原理控制挂箱，右上边为工具挂架，挂架开孔为标准式电工开口18MM，孔距28MM。可以放置标准的各种型号挂钩。以便放置制冷工具如：加力表。下层安装有电源插座等。
*2）桌面左边放置：制冷压缩机、冷凝器、过滤器、三通阀、蒸发器，节流装置。
*3）桌面右边为工具操作台，3MM钢板可在上面制作制冷管件，焊接管铜管、抽真空等。
*4）左边为制冷电气原理控制挂箱，连接端子上有数字标号，简单方便，普通学者也可以连接。
*7、自动回收制冷剂系统：可回收设备中的制冷剂、当连接好管道后，可自动给系统加入制冷剂，达到制冷系统剂重复使用，制冷剂回收系统与设备系统由制冷系统、回收系统、压力系统、系统控制阀组成。
8、制冷原理图：彩色喷绘，直观展示制冷系统原件排列位置。
9、电子线路图：真实为空调电器控制线路图，展现了空用空调的全部电路原理，电阻，电容分布，继电器控制输出主要端子。
*10、固定支架：铝合金制成，内螺丝为外六角，可以固定压缩机、蒸发器，冷凝器的进出口铜管接头，方便学生用扳直接松紧解决了现实中，双手用扳手操作过程中，损坏压缩机、蒸发器，冷凝器，可以有效减少实训材料(提供视频)。
*11、控制线路模块：面板为铝板，面板上喷绘有完整的彩色线路图包括空调控制板，遥控接收板，故障设置板，空调遥控器，测试端端子。
12、热泵型家用空调系统：包括压缩机、室内热交换器、室外热交换器、四通阀、过滤器、单向阀、毛细管、空调阀、视液镜等。
四、项目实训内容：
1、制冷工专用工具的使用；
2、气焊焊枪的使用与焊接能力；
3、制冷系统管路的组装能力；
4、制冷系统的保压、检漏与制冷剂加充能力；
5、控制电路的电气连接与调试能力；
6、控制电路电气故障考核、故障分析与故障排除能力；
7、学生的团队协调组织能力；
8、电气识图和电气设计能力；
9、学会使用软件辅助计算，轻松的制冷剂性能的计算（物热力学与热物理据运行据数据，制冷剂的比较）、组件计算、组件效率的计算；
10、学会使用软件计算各种制冷循环中，系统中组件参数以及性能系数、质量流率，配管尺寸等参数。
五、装置的配置清单：

序号	设备名称	单位	数量	备注
1	可移动式平台	套	1	不锈钢+铝材搭配，含操作平台，工具操作台，工具挂架
2	分体空调电气控制挂箱	块	1
3	实验指导书	本	1
4	1P压缩机	套	1
5	四通阀	套	1	三花
6	液视镜	套	1
7	1/4过滤器	套	1
8	2*4冷凝器	套	1
9	2*4蒸发器	套	1
10	调速风机	套	1
11	45W铝电机	套	1
12	200MM风网	套	2
13	200MM铝风叶	套	2
14	3/8空调阀	套	1
15	1/4空调阀	套	1
16	3/8快速接头	套	3	可焊接
17	1/4快速接头	套	1	可焊接
18	毛细管	套	1
19	电容15UF	套	1
20	固定支架	套	6
21	2L焊炬	套	1	氧气瓶，煤气瓶，焊枪，气管
22	真空泵	套	1	单级真空
23	转换接头	套	1	公制转英制、英制转公制
24	536双表充注阀组	套	1	配，红黄蓝三色加液管三根
25	CT808F偏心扩口器	套	1	扩管范围：6-19公英制铜管，含量割刀，倒角器
26	活动扳手	套	1	氧气瓶，煤气瓶，焊枪，气管
27	实验台智能电源管理系统	套	1
28	制冷/空调系统操作软件：	套	1	（单机版）
29	工具挂架	套	5	15MM
