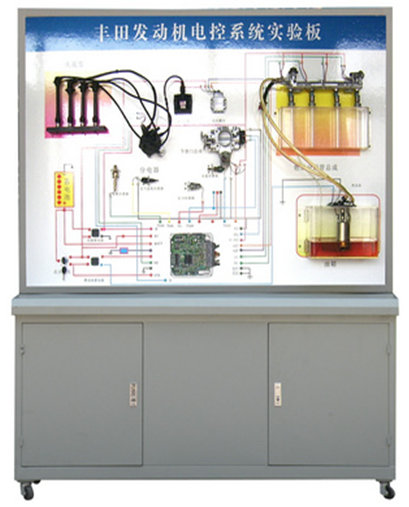

丰田发动机电控系统示教板,丰田发动机电控系统实训台
作者：管理员 2025-05-20 09:05:28
丰田发动机电控系统示教板,丰田发动机电控系统实训台
一、丰田发动机电控系统示教板,丰田发动机电控系统实训台,丰田发动机电控系统实训装置产品简介：
1、使用环境：温度-5℃～40℃；湿度≤80％；
2、汽车型号：丰田3S；
3、工作电压：220V；
4、频率：50/60HZ；
5、功率：350W；
6、示教板尺寸：1600×1100×200（长×宽×厚）；
7、储物柜规格：16000×500×700（长×宽×高）；
8、万向自锁脚轮台架活动灵活，便于移动教学；整体台架采用刚性结构焊接，所用材料冷轧板采用国标标准材料，支撑可靠，表面喷塑处理防腐蚀抗老化，不褪色；
9、控制面板采用纯铝塑板，控制面板上绘有彩色与原车控制系统相一致的直观电控系统原理图，并配有使用说明书及实验指导书等。
二、产品组成：
发动机控制单元、点火线圈、进气温度传感器、水温传感器、氧传感器、爆震传感器、喷油器及分配管总成、汽油泵、发动机转速传感器、霍尔传感器、节气门总成、火花塞和高压线、OBDⅡ 电脑诊断座等,点火开关、测端子、智能故障设置盒总成、可移动台架、使用说明书及实验指导书等等。
三、功能特点：
1、本实验台可使学生了解发动机电控系统的基本构造及工作原理，通过实物认识各传感器及执行器的位置及工作原理；
2、通过显而易见的电脑检测端子，配合万用表检测如节气门位置传感器、执行器的电压及电阻值；
3、设置发动机常见故障，通过故障显示，进行学生故障分析、检测诊断实训，培养学生故障分析检测诊断思维能力。
四、显示功能：
1、示教板可产生火花塞点火、油泵工作、喷油嘴喷油；
2、指针油压表显示燃油压力,各传感器设有数字电压表；
3、能演示执行元件制工作，演示发动机电控系统的工作过程；
4、面板上绘有完整的电控系统电路原理图。
五、检测功能：
配备电脑数据检测端口，可通过连接专用或通用型解码器，故障码读取、故障码清除、波形分析、元件测试等。
