高压大电流继电器演示台,高压大电流继电器演示装置

作者：管理员 2025-05-22 09:08:29

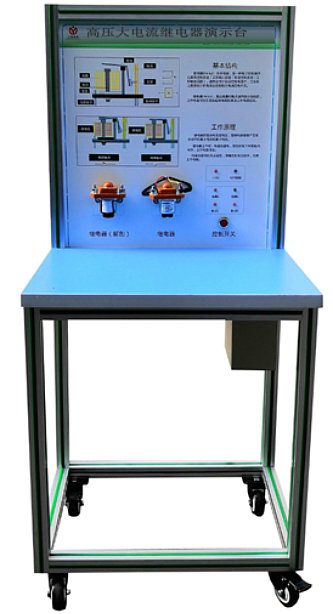

高压大电流继电器演示台,高压大电流继电器演示装置

一、产品简介：
高压大电流继电器演示台,高压大电流继电器演示装置,高压大电流继电器演示设备选用主流新能源配套高压大电流继电器，为比亚迪，江淮新能源等配套；提供两款继电器，每款各两件，一件解剖，一件用于通电测量，让学员掌握高压大电流继电器内部结构和工作原理。
二、功能特点：
1、采用主流新能源配套高压大电流继电器，与动力电池包内部使用的继电器完全相同，安装在绝缘板上，在通电状态下检测高压端子的通断；
2、解剖的高压大电流继电器用于内部结构认识；
3、面板绘制高压大电流继电器工作原理和注意事项；
4、带四个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。
三、技术规格
1、设备外形尺寸：700*700*1450（mm）（长*宽*高）；
2、面板外形尺寸：700*700（mm）（长*宽）；
3、工作温度：-20°～+40°；
4、开关电源：AC220V-DC12V-30A；
5、高压大流继电器：EV200AAANA
1）线圈电压：9～36VDC；
2）最大额定工作电压：900VDC；
3）额定接触电流：500A；
4）机械寿命：100万次。
6、高压大电流继电器：EVR200CE
1）线圈电压：12VDC；
2）最大额定工作电压：1000VDC；
3）额定电流：200A；
4）短期承载电流：500A；
5）机械寿命：20万次。
四、基本配置：
高压大电流继电器EV200AAANA（两件，其中一件解剖），高压大电流继电器EVR200CE（两件，其中一件解剖），数字式万用表，开关电源，手动开关，可移动实训台(带原理面板)。
五、产品工艺标准：
设备框架采用40mm×40mm一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁。
