太阳能电池管理系统实训台,太阳能电池管理系统实训装置
作者：管理员 2025-05-22 09:14:19
太阳能电池管理系统实训台,太阳能电池管理系统实训装置
太阳能电池管理系统实训台,太阳能电池管理系统实训装置,太阳能电池管理系统实训设备通过示教板的演示，可清楚了解太阳能电池管理系统的结构与功能，便于学生较快地掌握太阳能电池管理系统的构造和原理，提高学生对太阳能电池管理系统的初步认识，使学生了解太阳能电池管理系统起到更直观更深入的教学目的，太阳能电池管理系统示教板满足汽车新能源与节能实训课程的教学需要。
一、功能特点：
1、完整展示了电动汽车的太阳能电池管理系统，可以动态模拟电动汽车太阳能电池管理系统的运行状态与工作过程；
2、示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电动汽车太阳能电池管理系统结构原理图和实物，认识和分析电动汽车太阳能电池管理系统的工作原理；

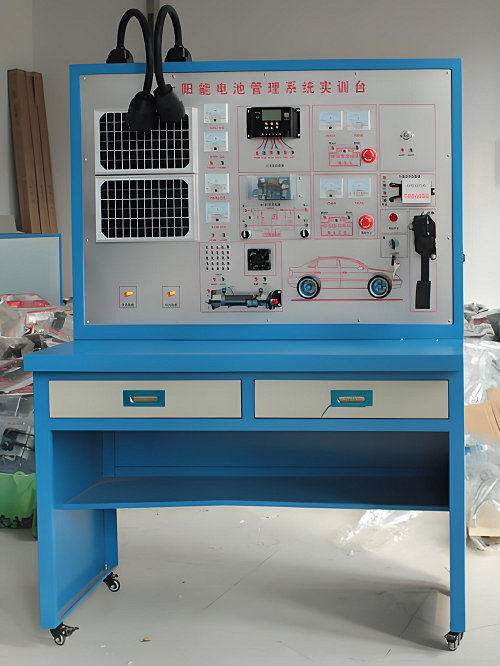

3、示教板面板上安装有点火开关、太阳能板，阳光模拟器，太阳能管理模块，蓄电池，DA/DA转换电路与操纵开关；
4、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等；
5、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
二、技术参数：
1、外接电源：交流220V±10% 50Hz；
2、工作电压：直流12V；
3、工作温度：-40℃～+50℃；
4、外形尺寸：1240×600×1700mm(长×宽×高)；
5、设备颜色：标准7032等；
6、设备钢管：40*40*3mm；
7、设备机柜：1.5mm冷板冲压成形；
8、移动脚轮：100*60mm。
三、实验项目：
1、太阳能电池发电原理实验；
2、不同光源对太阳能电池的差异；
3、温度对太阳能电池的差异；
4、不同辐射度的无负载电压与短路电流；
5、太阳能电池串联连接；
6、太阳能电池串联连接时有遮蔽现象；
7、太阳能电池并联连接；
8、太阳能电池并联连接时有遮蔽现象；
9、太阳能电池的电压-电流特性曲线；
10、太阳能电池/蓄电池充放电控制实验；
11、太阳能电池/DA-DA升压给电动车充电实验。
