电源转换系统实训台,电源转换系统实训装置,电源转换系统实训设备
作者：管理员 2025-05-22 10:07:42
电源转换系统实训台,电源转换系统实训装置,电源转换系统实训设备
一、产品简介：

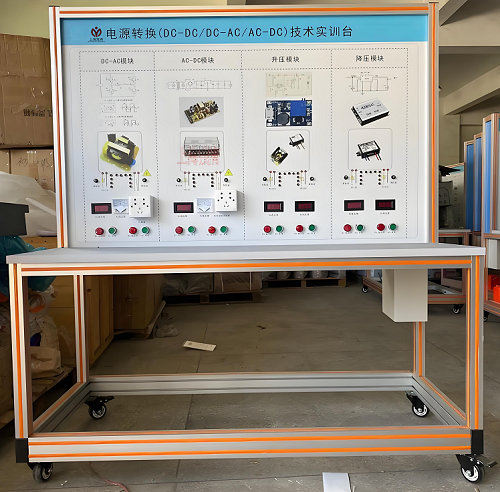

电源转换系统实训台,电源转换系统实训装置,电源转换系统实训设备选用新能源汽车电源转换系统模块制作，可以搭接DC-AC、AC-DC、升压、降压等电路，展示电源转换系统的结构和控制原理。适用于了解与验证DC-AC、AC-DC、升压、降压教学实训实验。
二、功能特点：
1、该设备完整展示新能源汽车电源变换系统，可以能搭接DC-AC、AC-DC、升压、降压等电路，展示各系统的结构和控制逻辑；
2、面板采用4mm厚铝塑板，面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照原理图和实物，认识和分析系统的工作原理；
3、面板上安装有点火开关、DC-AC、AC-DC、升压、降压模块等，并辅以发光二极管进行系统流向的动态指示，还设有模拟指示灯用来演示电源转换的工作状态，关键部件位置设置检测端子，可使用仪器测量参数；
4、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
三、技术规格：
1、外接电源：交流220V±10% 50Hz；
2、工作温度：-40℃～+50℃；
3、外形尺寸：1500×700×1700mm(长×宽×高)；
4、电源转换模块：DC-AC模块（12V转220V）、AC-DC模块（220V转12V）、升压模块（12V转24V）、降压模块（24V转12V）。
四、实训实验项目：
1、新能源汽车DC-DC 变换器的功能认知；
2、新能源汽车DC-DC 变换器结构原理认知；
3、新能源汽车DC-AC 变换器的功能认知；
4、新能源汽车DC-AC 变换器结构原理认知；
5、新能源汽车AC-DC 变换器的功能认知；
6、新能源汽车AC-DC 变换器结构原理认知。
五、基本配置：
DC-AC模块（12V转220V）、点火开关、AC-DC模块（220V转12V）、升压模块（12V转24V）、降压模块（24V转12V）、发光二极管闪光灯灯条、指示灯、操作开关、接触器、急停开关、一体化全铝合金型材搭建的移动台架（1500×700×1700mm 带自锁脚轮装置，带安装检测端子的原理面板，面板1448×940mm）、设备操作说明书。
