纯电动汽车驱动系统教学实训台,纯电动汽车驱动系统教学实训装置
作者：管理员 2025-05-26 11:05:43
纯电动汽车驱动系统教学实训台,纯电动汽车驱动系统教学实训装置
一、产品介绍：

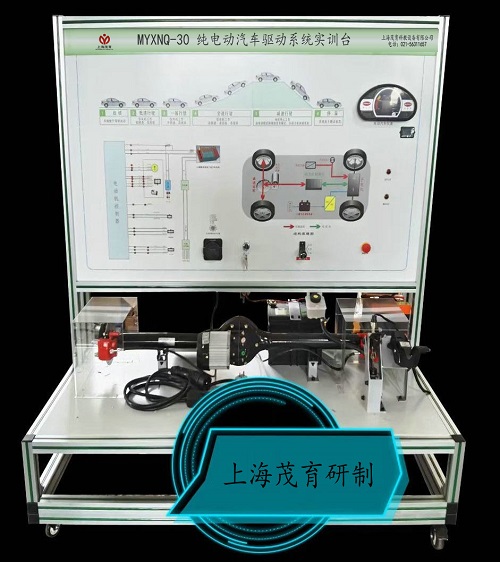

纯电动汽车驱动系统教学实训台,纯电动汽车驱动系统教学实训装置,纯电动汽车驱动系统教学实训设备采用真实的纯电动汽车驱动系统实物为基础，可真实展示纯电动汽车驱动系统的组成结构和工作过程。适用于学校对纯电动汽车驱动系统的教学需要。能满足汽车新能源与节能实训课程的教学需要。
二、功能特点：
1、真实可运行的纯电动汽车驱动系统，充分展示纯电动汽车驱动系统的组成结构和工作过程；
2、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的UV平板喷绘的彩色电路原理图；
3、实训台面板上安装有电动汽车仪表，可实时显示动力传递过程、车速、电压、温度等、电控系统故障指示灯等参数变化；
4、实训台面板上安装有检测端子、可直接在面板上检测各控制单元管脚的电信号，如电阻、电压、电流、频率信号等；
5、实训台配备有电子油门控制装置，可方便对纯电动汽车驱动系统进行加减速；
6、实训台配备有电源总开关、转动部件防护罩等安装保护装置；
7、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动；
▲8、配套新能源汽车整车控制器（软硬件一体），配套整车控制器的上位机软件用于监控和参数标定，整车控制器满足师生进行二次开发，实现新能源汽车控制器创新制作的功能。
三、技术规格：
1、工作电源：HV磷酸铁锂离子动力电池组；
2、工作温度：-40℃～+50℃；
3、设备颜色：标准7032等；
4、设备钢管：40*40*3mm；
5、设备机柜：1.5mm冷板冲压成形，背面设置维修门；
6、移动脚轮：100*60mm；
7、外形尺寸：1240×600×1700mm(长×宽×高)。
