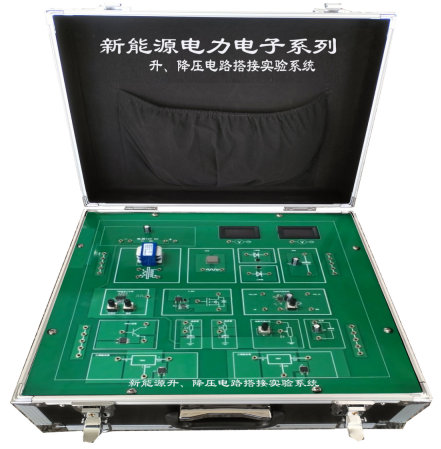

新能源升、降压电路搭接实验系统,新能源升、降压电路搭接实验箱
一、产品说明：
新能源升、降压电路搭接实验系统,新能源升、降压电路搭接实验箱,新能源升、降压电路搭接实验装置主要用于新能源汽车升压与降压电路搭接实验，围绕升降压几大基本电路进行原理性解析，涵盖了常用汽车电子元器件，为电子技术的初学者提供快速入门的学习工具，理论结合实际，侧重实际装配，不同模块之间可连接使用，可以搭建出丰富多样的电路。
二、产品特点：
1、元器件和模块固定安装在实验箱内，提供插座接口，学员可参照指导书中的电路图，使用连接线进行接插操作形成实物电路，元件一一匹配，易懂好学，实际连接使得学员参与度高，容易掌握工作原来；
2、元件安装在坚固耐用的铝箱之中，配有直插式接线插座，为后续添加复杂电路安装元件提供方便。
三、技术性能：
1、输入电源：单相三线 ～220V±10% 50Hz；
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m；
3、装置容量：＜0.5KVA；
4、外形尺寸：长×宽×高=450×400×150mm3（±5%）。
四、配置介绍：
该单元主要用于新能源汽车升压与降压电路搭接实验，围绕升降压几大基本电路进行原理性解析，涵盖了常用汽车电子元器件。该实训系统提供直流12V电源，直流数字电压表，变压器、电感、二极管单元、滤波电容单元、MOSFET单元、PWM发生器、三极管，稳压二极管、可调电阻、三端稳压器（78XX）等。为电力电子技术的初学者提供快速入门的学习工具，理论结合实际，不同模块之间可连接使用，可以搭建出多种电路。
五、实训功能：
1、升压电路搭接实验:采用变压器、二极管等进行升压；
2、升压电路搭接实验:采用电容、电感、场效应管等等进行升压；
3、升压电路搭接实验:采用主流集成芯片进行升压；
4、降压电路搭接实验:采用三极管、稳压管、电阻进行降压；
5、降压电路搭接实验:采用主流集成芯片78XX 系列进行降压；
6、降压电路搭接实验:采用电阻分压法进行降压；
7、配合其他电路联合使用，或可自行设计电路。
