序号 |
模块名称 |
基本配置 |
数量 |
|
1 |
触摸屏控制箱 |
控制箱面板采用铝质凹字术制作（嵌入式触摸屏7寸） |
1套 |
|
2 |
实验对象 |

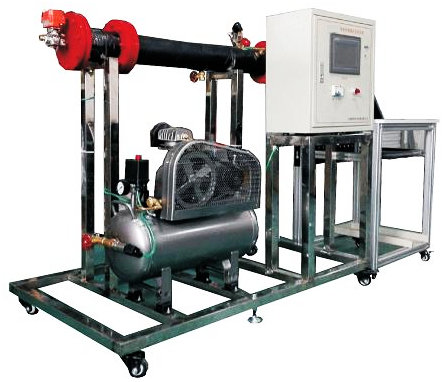

往复式活塞空压机：单相风冷式；排气量：0.036m3/min；功率：0.75kW；气缸直径：51mm；活塞行程：38mm；转速：1220rpm；额定排气压力：0.7MPa |
1台 |
|
3 |
汽路循环系统 |
储汽罐 |
1个 |
|
排气减压装置 |
1套 |
||
|
消声器：安装在排气阀后，降低噪声 |
1个 |
||
|
电动阀 |
1个 |
||
|
安全阀 |
1个 |
||
|
排污口：储汽罐排除凝结水等 |
1个 |
||
| 4 |
测量显示装置 |
温度传感器：Pt100铂热电阻，测温范围：0至200℃ |
1个 |
|
高频动态压力传感器：量程：-100kPa～1MPa，频响范围：0～100kHz，精度：0.25级 |
1个 |
||
|
空压机专用压力传感器：量程：0~16bar，输出信号：4~20mA |
1个 |
||
|
差压传感器：量程：0~500Pa，输出信号：4~20mA，数量：1个 |
1个 |
||
|
喷嘴流量计：最大流量：4m3/h，常用流量：2.2m3/h，最小流量：0.8m3/h，工作压力：0.8MPa，工作温度：60℃ |
1个 |
||
|
电量采集变送器：测定电动机的电压和电流4-20ma |
1个 |
||
|
测试软件：在线监测及稳态分析，压缩机排气量、功率计算软件；任意时刻封闭示功图绘制、打印等功能 |
1套 |
||
|
数据采集卡：100K采样率 |
1套 |
||
|
电动机转速传感器4-20MA |
1套 |
||
|
数据采集模块,, |
1套 |
||
|
电脑桌铝型材500*500*1200 |
1张 |
||
| 5 |
不锈钢框架 |
使用304不锈钢框架，其中不锈钢框架底部装有万向轮，便于移动和固定，有利于实验室的布局1400*800*1500 |
1套 |
