技术指标 |
说 明 |
|||
|
装置功能 |

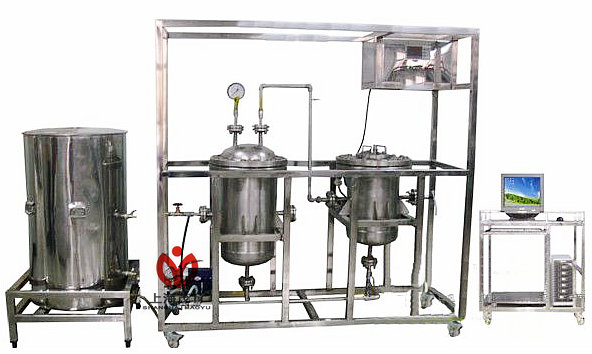

1、观察圆筒形容器在外压作用下的失稳过程和失稳后的形状。 2、测量试件失稳时的临界压力、失稳后的波形和波数并与理论值比较 |
|||
|
设计参数 |
1、内压薄壁容器内压力0.6MPa 2、薄壁圆筒直径75mm，壁厚0.2mm, 3、薄壁圆筒外压失稳临界压力 =0.48MPa, |
|||
|
公用设施 |
1、水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。 2、电：电压AC380V，功率1.5KW，标准三相五线制。每个实验室需配置1~2个接地点（安全地及信号地）。 3、实验物料：清洁自来水，外配设备：无。 |
|||
|
主要设备 |
1、不锈钢卧式离心泵：WB50/025 H=36m ，Q= 3.5m3/h，1台 2、储水罐 3、外压失稳测试罐： DN400×600 Pg1.0 1台 4、压力传感器：LKWYD(0-1.0MPa) 1台 5、不锈钢阀门： DN15 5个 6、手动试压泵:MY-40 1台 7、安全阀：Pf=0.5 MPa 1台 8、压力表： Y150 1.6 MPa 1台 9、不锈钢管路 10、电脑配置：CPU酷睿1.6G、内存1.0G、硬盘160G、DVD光驱，17”液晶显示器、集成显卡1套（用户自配） 11、仪表控制柜： 静电喷涂长×宽×深： 1400×600×1400mm，内安装漏电保护空气开关、电流型漏电保护器，开关电源等 1台。 12、实验软件： 1套 13、实验指导书： 1份 14、串口通讯服务器：型号NCS6001B，串口数量1个，处理器32bits 100MHz，内存2M，串口速率50-460800bps；校验位None，Even，Odd，Space，Mark；数据位5，6，7，8；停止位1，1.5，2；流量控制RTS/CTS ，XON/XOFF；串口形式DB9针；保护15KV；网口；网口形式RJ45；速率10/100M自适应10M；保护内嵌2KV电磁隔离；软件协议DHCP，Telnet，PPP/SLIP，TCP，UDP，IP，ICMP，ARP，SNMP，HTTP实COM驱动Windows NT/2000/XP/2003 实COM驱动；电源5V，2A 不锈钢框架设备主体：长×宽×高2200×700×1900mm，（SU304璧厚1.5mm） |
|||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
温度 |
铂电阻温度计 |
AI-501 |
无 |
|
|
外压失稳测试罐压力 |
压力传感器 |
AI-501 |
无 |
|
