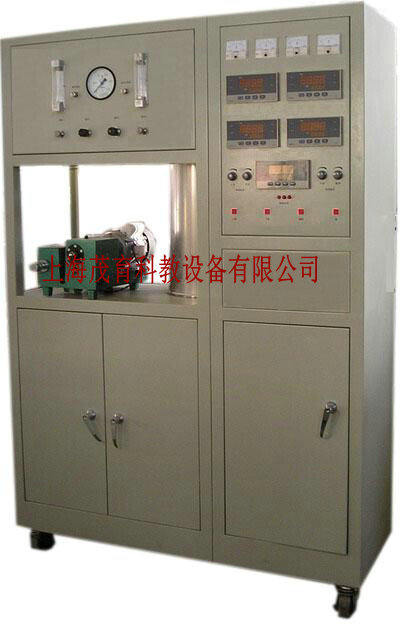

普通气固相固定床催化反应实验装置,气固相固定床催化反应实验设备
一、普通气固相固定床催化反应实验装置,普通气固相固定床催化反应实验设备,普通气固相固定床催化反应实验台实验目的：
1、用于固定床教学和工艺数据的测定。
2、科学研究催化剂评选及寿命试验。
3、可作加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应。
二、主要配置：
1、反应器；
2、预热器；
3、混合器；
4、冷凝器；
5、气液分离器；
6、转子流量计；
7、湿式气体流量计；
8、计量泵；
9、压力表；
10、温控仪表；
11、不锈钢框架；
12、控制屏。
三、技术参数：
1、固定床反应器 Φ20X650mm，不锈钢材质，加热功率（三段加热）各1KW，最高使用温度约600℃，耐压：0.6Mpa；
2、 上段温度控制、下段温度控制、反应器温度控制、预热温度控制可通过可控温度仪表对其进行调节、显示；
3、预热器：φ10×250mm，加热功率：1KW；
4、流量计：采用LZB-3（40~400ml/min）型气体流量计两支,流量计有自带调节阀。用改变进料量；
5、计量泵：采用微型隔膜计量泵；最大流量：9L/h；工作功率：30W；
6、压力表：采用量程为0~0.6Mpa，分别对两气体的压力和反应器压力的测定；
7、混合器：不锈钢材质，约50ml，在预热器入口前将各原料汇合并一同送入预热器；
8、冷凝器：ф40×400mm，是因为前面为了降低反应物的浓度，而加入了惰性气体，（本实验即在上段温度控制前加入了水使其气化）所以在出口气体冷却是为了除去多余的水分；
9、气液分离器：ф50×150mm，是将两种气液进行分离，分离器上部气体进湿式气体流量计，下部得到液体产品；
10、各项操作及压力、流量的显示、调节、控制全在控制屏板面进行；
11、框架为不锈钢材质，结构紧凑，外形美观，流程简单、操作方便；
12、外形尺寸：1600×600×1700mm；
数据采集型（JK- CHGDC /Ⅱ）：配计算机、微机接口和数据处理软件、温度传感器、温度巡检仪。能在线监测温度实验数据。
