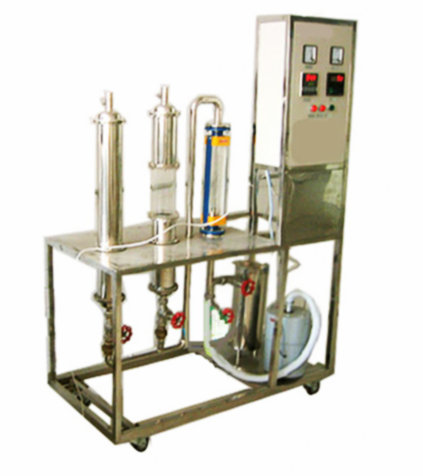

固体小球对流传热系数测定实验装置,固体小球对流传热系数测定设备
|
技术指标 |
说 明 |
|||
|
装置功能 |
1、固体小球对流传热系数测定实验装置,固体小球对流传热系数测定实验设备,固体小球对流传热系数测定实验台测定不同环境与小钢球之间的对流传热系数，并对所得结果进行比较。 2、了解非定常态导热的特点以及毕奥准数（Bi）的物理意义。 3、熟悉流化床和固定床的操作特点。 |
|||
|
主要配置 |
开关模块、转换模块、数显温控仪表、风机、管式电炉；玻璃砂粒床、转子流量计、不锈钢框架及控制屏。 |
|||
|
公用设施 |
电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。 |
|||
|
技术参数 |
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：电压：220V；电流：15A。 2、传热形式：自然对流、强制对流、流化床、固定床。 3、控温管式炉，管式炉温：0～600℃；玻璃制砂粒床。 4、空气流量：气体玻璃转子流量计，2.5～25m3/h。 5、风机：风压14KPa，风量70m3/h，功率750W。 6、温度控制：K型热电偶温度传感器，智能温度控制仪，分辨率：0.1℃。防干烧自动控制系统。 7、外形尺寸：1200×500×1700mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。 |
|||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
空气流量 |
转子流量计 |
转子流量计 |
手动阀控 |
|
|
加热炉温度 |
K型热电偶 |
数字温度控制仪 |
固态调压模块 |
|
|
钢球温度 |
K型热电偶 |
数字温度仪表 |
无 |
|
|
床层压降 |
U型压力计 |
就地显示 |
无 |
|
|
数字型固体小球对流传热系数测定实验装置 |
||||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
空气流量 |
涡街流量计 |
数字流量显示仪，精度：0.5%FS |
手动阀控 |
|
|
加热炉温度 |
K型热电偶 |
数字温度控制仪，精度：0.5%FS |
固态调压模块 |
|
|
钢球温度 |
K型热电偶 |
数字温度仪表，精度：0.5%FS |
无 |
|
|
床层压降 |
风压传感器 |
数字压力控制仪，精度：0.5%FS |
无 |
|
|
软件组成 |
模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、流量、压力等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套 |
|||
