电梯的结构工作原理及常见故障的判断与维修
电梯是指服务于建筑物内若干特定的楼层，其轿厢运行在至少两列垂直于水平面或与铅垂线倾斜角小于15°的刚性轨道运动的永久运输设备。也有台阶式，踏步板装在履带上连续运行，俗称自动扶梯或自动人行道。服务于规定楼层的固定式升降设备。垂直升降电梯具有一个轿厢，运行在至少两列垂直的或倾斜角小于15°的刚性导轨之间。轿厢尺寸与结构形式便于乘客出入或装卸货物。

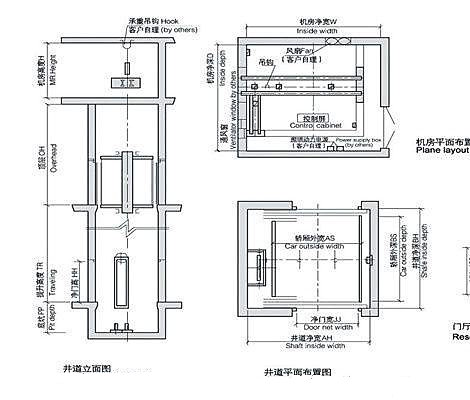

一、电梯的结构组成
1.曳引系统：曳引系统的主要功能是输出与传递动力，使电梯运行。曳引系统主要由曳引机、曳引钢丝绳，导向轮，反绳轮组成。
2.导向系统：导向系统的主要功能是限制轿厢和对重的活动自由度，使轿厢和对重只能沿着导轨作升降运动。导向系统主要由导轨，导靴和导轨架组成。
3.轿厢：轿厢是运送乘客和货物的电梯组件，是电梯的工作部分。轿厢由轿厢架和轿厢体组成。
4.门系统：门系统的主要功能是封住层站入口和轿厢入口。门系统由轿厢门，层门，开门机，门锁装置组成。
5.重量平衡系统：系统的主要功能是相对平衡轿厢重量，在电梯工作中能使轿厢与对重间的重量差保持在限额之内，保证电梯的曳引传动正常。系统主要由对重和重量补偿装置组成。
6.电力拖动系统：电力拖动系统的功能是提供动力，实行电梯速度控制。电力拖动系统由曳引电动机，供电系统，速度反馈装置，电动机调速装置等组成。
7.电气控制系统：电气控制系统的主要功能是对电梯的运行实行操纵和控制。电气控制系统主要由操纵装置，位置显示装置，控制屏（柜），平层装置，选层器等组成。
8.安全保护系统：保证电梯安全使用，防止一切危及人身安全的事故发生。由电梯限速器、安全钳、夹绳器、缓冲器、安全触板、层门门锁、电梯安全窗、电梯超载限制装置、限位开关装置组成。

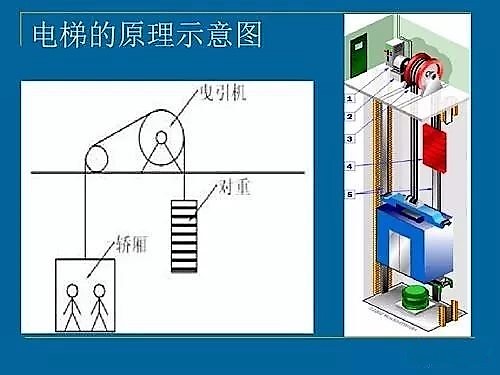

二、电梯的工作原理
固定在轿厢上的导靴可以沿着安装在建筑物井道墙体上的固定导轨往复升降运动，防止轿厢在运行中偏斜或摆动。常闭块式制动器在电动机工作时松闸，使电梯运转，在失电情况下制动，使轿厢停止升降，并在指定层站上维持其静止状态，供人员和货物出入。
轿厢是运载乘客或其他载荷的箱体部件，对重用来平衡轿厢载荷、减少电动机功率。补偿装置用来补偿曳引绳运动中的张力和重量变化，使曳引电动机负载稳定，轿厢得以准确停靠。
电气系统实现对电梯运动的控制，同时完成选层、平层、测速、照明工作。指示呼叫系统随时显示轿厢的运动方向和所在楼层位置。安全装置保证电梯运行安全。
电梯门系统工作原理
前面说过，门系统主要由轿门和厅门组成，轿门是设置在轿厢入口的门，是设在轿厢靠近层门的一侧，供司机、乘客和货物的进出。简易电梯，开关门是用手操作的称为手动门。一般的电梯，都装有自动开启，由轿门带动的，层门上装有电气、机械联锁装置的门锁。只有轿门开启才能带动层门的开启。所以轿门称为主动门，层门称为被动门。
为了将轿门的运动传递给层门，轿门上设有系合装置(如门刀)，门刀通过与层门门锁的配合，使轿门能带动层门运动。为了防止电梯在关门时将人夹住，在轿门上常设有关门安全装置(防夹保护装置)。
只有轿门、层门完全关闭后，电梯才能正常运行。
轿门的开关门运动主要由门机来实现，门机由电机，控制器，传动机构，挂板，门刀，机械锁等组成，开关门时，由控制器接受电梯的信号发出开门或者关门指令，输出到电机，通过同步带或者钢丝绳带动门挂板做水平方向的移动，门挂板直接与门板机械连接，从而实现开关门。
那么层门是怎么打开的呢?当轿厢停在层站时，门刀就卡在门锁轮两边。当轿门开启时，门刀挤压门球使门锁开启，然后通过门锁带动左门扇向左开启，同时通过传动钢丝绳使右门扇也同步向右侧开启。
三、电梯常见故障的判断与维修
1.常见的安全回路开关有：
机房：控制屏急停开关、相序继电器、热继电器、限速器开关
井道：上极限开关、下极限开关（有的电梯把这两个开关放在安全回路中，有的则用这两个开关直接控制动力电源）
地坑：断绳保护开关、地坑检修箱急停开关、缓冲器开关
轿内：操纵箱急停开关
轿顶：安全窗开关、安全钳开关、轿顶检修箱急停开关
故障状态：当电梯处于停止状态，所有信号不能登记，快车慢车均无法运行，首先怀疑是安全回路故障。应该到机房控制屏观察安全继电器的状态。如果安全继电器处于释放状态，则应判断为安全回路故障。
故障可能原因：
1)输入电源的相序错或有缺相引起相序继电器动作。
2)电梯长时间处于超负载运行或堵转，引起热继电器动作。
3)可能限速器超速引起限速器开关动作。
4)电梯冲顶或沉底引起极限开关动作。
5)地坑断绳开关动作。可能是限速器绳跳出或超长。
6)安全钳动作。应查明原因。可能是限速器超速动作、限速器失油误动作、地坑绳轮失油、地坑绳轮有异物（如老鼠等）卷入、安全契块间隙太小等。
7)安全窗被人顶起，引起安全窗开关动作。
8)可能有的急停开关被人按下。
9)如果各开关都正常，应检查其触点接触是否良好，接线是否有松动等。
另外，目前较多电梯虽然安全回路正常，安全继电器也吸合，但通常在安全继电器上取一付常开触点再送到微机（或PC机）进行检测，如果安全继电器本身接触不良，也会引起安全回路故障的状态。
2.门锁回路
作用：为保证电梯必须在全部门关闭后才能运行，在每扇厅门及轿门上都装有门电气联锁开关。只有全部门电气联锁开关在全部接通的情况下，控制屏的门锁继电器方能吸合，电梯才能运行。
故障状态：在全部门关闭的状态下，到控制屏观察门锁继电器的状态，如果门锁继电器处于释放状态，则应判断为门锁回路断开。
维修方法：
由于目前大多数电梯在门锁断开时快车慢车均不能运行，所以门锁故障虽然容易判断，却很难找出是哪道门故障。
维修建议：
1)首先应重点怀疑电梯停止层的门锁是否故障。
2)询问是否有三角钥匙打开过层门，在厅外用三角钥匙重新开关一下厅门。
3)确保在检修状态下，在控制屏分开短接厅门锁和厅门锁，分出是厅门部分还是轿门部分故障。
4)如是厅门部分故障，确保检修状态下，短接厅门锁回路，以检修速度运行电梯，逐层检查每道厅门联锁接触情况（别忘了被动门）。
注意：在修复门锁回路故障后，一定要先取掉门锁短接线，方能将电梯恢复到快车状态。
另外，目前较多电梯虽然门锁回路正常，门锁继电器也吸合，但通常在门锁继电器上取一付常开触点再送到微机（或PC机）进行检测，如果门锁继电器本身接触不良，也会引起门锁回路故障的状态。
3.安全触板（门光电、门光幕）
作用：为了防止电梯门在关闭过程中夹住乘客，所以一般在电梯轿门上装有安全触板（或光电或光幕）。
安全触板：为机械式防夹人装置，当电梯在关门过程中，人碰到安全触板时，安全触板向内缩进，带动下部的一个微动开关，安全触板开关动作，控制门向开门方向转动。
光电：有的电梯安装了门光电（至少需要两点），一边为发射端，另一边为接收端。当电梯门在关闭时，如果有物体挡住光线，接收端接受不到发射端的光源，立即驱动光电继电器动作，光电继电器控制门向反方向开启。
光幕：与光电的原理相同，不过是有许多发射点和接收点罢了。
故障状态：
1)电梯门关不上
现象：电梯在自动位时不能关闭，或没有关完就反向开启。在检修时却能关上。
原因：安全触板开关坏，或被卡住、或开关调正不当，安全触板稍微动作即引起开关动作。
门光电（或光幕）位置偏或被遮挡。或门光电无（光幕）供电电源，或光电（光幕）已坏。
2)安全触板不起作用
原因：安全触板开关坏，或线已断。
维修：查明原因后修复。
关门力限开关
作用：有的电梯门装有关门力限开关，当门在关闭过程中如果受到一定阻力门却仍然关不上，则该开关动作，门向开门方向旋转。
有的变频门机虽然没有这个开关，但也有类似的功能。在关门时如果遇有一定的阻力，通过变频器的计算门机电流超过一定值时仍不能关上，则向反方向开启。
故障状态：当关门力限开关有误动作时门会始终关不上。
4.开关门按钮
作用：自动位时，如果按住开门按钮，则电梯门长时间开启，可以方便乘客多时正常进出轿厢。
按一下关门按钮，可以使门立即关闭。
检修位时，用来控制电梯的开关门。
故障现象：有时开关门按钮被按后会卡在里面弹不出来。如果开门按钮被卡住可能会引起电梯到站后门一直开着关不起来。关门按钮被卡住会引起到站后门不开启。
维修：查明原因，保证按钮动作灵活可靠。
5.厅外召唤按钮
作用：厅外召唤按钮是用来登记厅外乘客的呼梯需要。同时，它有同方向本层开门的功能。如电梯向上运行时，如按住上召唤不放，则电梯门会长时间开启。（有的电梯被设计成超过一定时间后就强制关门）。
故障现象：有时召唤按钮被卡住时电梯会停在本层不关门。或过一段时间强制关门后运行，然后每次都要驶向该层停留一段时间。
四、电梯安全使用须知
1.使用电梯时，欲上楼者请按向上方向按钮，欲下楼者请按向下方向按钮。
2.电梯抵达楼层后，乘客应判明电梯运行方向；当确定电梯运行方向与自己去往的方向一致时再进入轿厢。
3.乘客可以按电梯内操作面板上的“关门按键”关闭电梯门；电梯门扇亦会定时、自动关闭，乘客切勿在楼层与轿厢接缝处逗留，以免被夹伤。
4.乘客进入轿厢后，通过按动楼层选层按钮确定电梯停靠楼层。乘客不得倚靠轿厢门。
5.电梯均有额定运载人数标准。当人员超载时，电梯内报警装置会发出声音提示，此时乘客应主动减员，退出电梯。
6.当电梯发生异常现象或故障时，乘客应保持镇静，可拨打轿厢内报警电话寻求帮助或等待救援。切不可擅自撬门，企图逃离轿厢。
7.保持轿厢内的清洁卫生，不在轿厢内吸烟、随地丢弃废物。
8.乘客要爱护电梯设施，不得随便乱按按钮和乱撬厢门。
9.管理人员要严格履行岗位职责，经常检查电梯运行情况；并做好日常维护巡查记录，定期联系电梯维修保养，做好维保记录；发现故障及时处理和汇报。
五、总结
电梯在我们的生活中扮演了非常重要的角色，电梯的使用使得我们的日常出行活动变得更加的简便，也是生活的便捷性大大的提升了。但是电梯的事故新闻却也是非常的常见的，如果要避免电梯出事故，那么对于电梯的日常维护的工作就要做的专业，做得有规律。
