万能铣床智能培训考核鉴定装置,万能铣床智能培训考核鉴定平台,万能铣床智能培训考核鉴定设备

作者：管理员 2022-06-14 16:04:19

万能铣床智能培训考核鉴定装置,万能铣床智能培训考核鉴定平台,万能铣床智能培训考核鉴定设备

一、万能铣床智能培训考核鉴定装置,万能铣床智能培训考核鉴定平台,万能铣床智能培训考核鉴定设备产品概述：

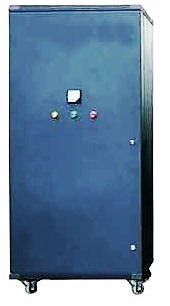

本装置由多种电气元器件组成各种电气控制线路，MCU 技术 RAM 处理芯片、LCD、键盘、无线或有线网络通讯模块等组成的智能答题器和实训考核台等构成，集技能培训与考核等功能为一体。故障点的产生采用计算机网络技术，考核系统自动完成评分、恢复故障等功能。可以在X62W万能铣床智能培训考核鉴定设备上进行各种电气故障的检查、排除的教学与实训。
二、万能铣床智能培训考核鉴定装置,万能铣床智能培训考核鉴定平台,万能铣床智能培训考核鉴定设备技术参数：
1.工作电源：三相五线 AC380 V±10% 50 Hz；
2.最大功率≤500W；
3.配电柜材料：1.5mm厚度的冷轧钢板；
4.外形尺寸： 800×600×1700 mm，＝长×宽×高（mm）
三、万能铣床智能培训考核鉴定装置,万能铣床智能培训考核鉴定平台,万能铣床智能培训考核鉴定设备配置清单：

序号	名称	型号/规格	单位	数量	备注
1	电控柜	80cm×60cm×170cm	台	1
2	空气开关	DZ47-60 10A	只	1
3	按钮	LA19-11	只	8	绿6只红2只
4	主令开光	LS1-1	只	2
5	指示灯	LS2-2	只	2
5	指示灯	AD11-25/40 黄36V	只	1
6	熔断器	绿36V	只	3
		红36V	只	3
		红380V	只	1
		220V	只	4	红2只、黄、绿各一只
		RT18-32 3P	只	2
7	热继电器	RT14-20 1P	只	2
7	热继电器	JR36-20 0.35A	只	3
8	变压器	150W 380V/127V	只	1
9	交流接触器	150W 380V/36V	只	1
9	交流接触器	CJ20-10 127V	只	6
10	万能转换开关	LW5D-16/3	只	1
11	电阻	LW6D-2/B066	只	1
11	电阻	20W 100Ω	只	2
12	三相电动机	JW5014 带接线排	只	3	一只带离心器
13	电压表	6L2 450V	只	1
14	故障板	茂育配套	块	1
15	答题器	茂育配套	块	1
16	答题器电源	茂育配套	块	1

四、万能铣床智能培训考核鉴定装置,万能铣床智能培训考核鉴定平台,万能铣床智能培训考核鉴定设备实训项目：
1.主轴电机正、反转均缺一相，进给电机、冷却泵缺一相，控制变压器及照明变压器均没电；
2.主轴电机无论正反转均缺一相；
3.进给电机反转缺一相；
4.快速进给电磁铁不能动作；
5.照明及控制变压器没电，照明灯不亮，控制回路失效；
6.控制变压器没电，控制回路失效；
7.照明灯不亮；
8.控制回路失效；
9.控制回路失效；
10.主轴制动失效；
11.主轴不能启动；
12.主轴不能启动；
13.工作台进给控制失效；
14.工作台向下、向右、向前进给控制失效；
15.工作台向后、向上、向左进给控制失效；
16.两处快速进给全部失效。
