数控加工中心实训装置,数控加工中心实训设备,数控加工中心实训台由机身底座、滑块、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构，金相组织稳定，在内部分布着网状结构的加强筋，保证了基础件的高刚性和抗弯减震性能；基础件采用树脂砂造型并经过喷砂回火震动实效处理。

[规格型号]：MY-VMCL7135A型

[产品名称]：数控加工中心实训装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

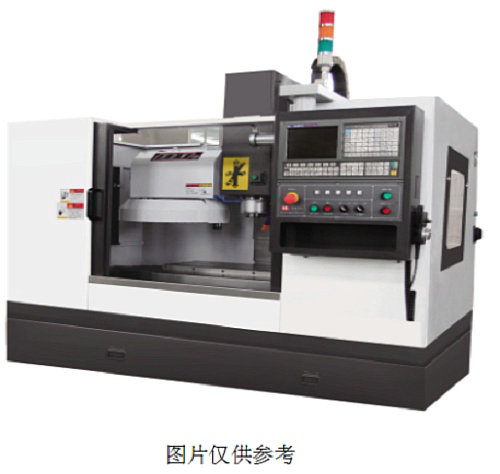

MY-VMCL7135A型数控加工中心实训装置

一、主要结构及特点：
数控加工中心实训装置,数控加工中心实训设备,数控加工中心实训台由机身底座、滑块、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构，金相组织稳定，在内部分布着网状结构的加强筋，保证了基础件的高刚性和抗弯减震性能；基础件采用树脂砂造型并经过喷砂回火震动实效处理，确保机床长期使用精度的稳定性，为机床性能的稳定性提供了保障；立柱底部为A字形跨式结构，结合大箱体底座，大幅减轻重切削时机身的振动。
1、本机床底座宽大厚实，重量足、重心低、支承优，为高速高精加工提供了有力保障；两侧大坡度的宽斜槽有利于排屑；并对吊装铲运进行了合理安排；
2、立柱为人字形，支承稳固，抗扭曲及冲击的能力大为提高。主轴箱体、滑鞍、工作台等都经过精心设计，充分考虑了高速高精的要求；
3、床身及主要部件均采用高规格的优质铸铁，通过先进的全树脂砂浇铸成型工艺及2次以上时效处理，极大的提高了机床结构的精度和稳定性，适应高速度、高精度加工；
4、机床关键结构件均由五面体加工中心、龙门导轨磨、专用镗铣卧加等大型进口高精度数控设备加工，工艺优、精度高；
5、机床的功能部件，包括主轴、滚珠丝杠、导轨、润滑装置、联轴器、丝杠轴承等均为进口/国内名优产品，可靠耐用；
6、三轴进给系统均采用超音频淬头工艺，耐磨性强，精度保持性好；主轴系统结构先进，回转精度高，抗振性好，具有较高的切削性能；
7、三轴滚珠丝杠均采用预拉伸安装，提高了丝杠的刚度，最大限度地减少由于高速运转热变形引起的误差；
8、滚珠丝杠轴承为专用丝杠轴承，极大的提高了进给轴的轴向刚性、精度和抗冲击力；
9、滚珠丝杠与交流伺服电机轴采用弹性联轴器进行无间隙直联传动，保证机械运动的准确定位；
10、配置自动润滑系统，对导轨和滚珠丝杠进行定时定量润滑，提高了机床加工精度和使用寿命；
11、机床配置全防护罩，采用整体的钣金防护底盘，加以得当的水油电气处理，整体新颖美观、可靠实用；
12、采用独立冷却水箱，铁屑及冷却液回收方便，无飞溅渗漏现象，为工厂的管理和工作区域的卫生提供了有力的保障。数控系统及驱动单元均为著名品牌的成熟产品；PLC历经多年应用，安全可靠；机床电气设计精当、工艺规范、电器均为国内品牌，故障低、经久耐用；
13、机床装配工艺精细，运动部分经激光干涉仪和球杆仪补正精度，大大提高了机床运行精度，机械精度远优于国标。
二、设备用途及适应性：
MY-VMCL7135A型立式加工中心是三轴控制的现代化加工机床，采用华中、发那科等数控系统，配斗笠式12T刀库可自动连续完成对零件的铣、钻、镗、攻等多种工序，适用于大批量生产各种平面、孔、复杂形状表面的加工，节省工装，缩短生产周期，提高加工精度。应用场合非常广泛。
机床大件采用稠筋封闭式框架结构，刚性高，抗振性好，床身、立柱、铣头、床鞍、工作台等大件全部采用高强度铸铁，组织稳定，确保品质。合理的结构与加强筋的搭配，保证了基础件的高刚性。宽实的机床床身，箱型腔立柱、负荷全支撑的导轨，可确保加工时的负载能力。
机床X、Y向导轨为直线导轨（即线轨），确保机床移动轻松、平稳。Z向为贴塑-淬硬导轨组合，确保垂直方向的稳定性。
主传动采用伺服主轴电机、同步带轮、同步齿形带传动，传动噪声低。主轴在8000RPM范围内无级变速，对各类零件加工的适应能力很强。主轴组件整套进口，可靠稳定，确保加工精度。X、Y、Z三轴采用高精密滚珠丝杆，搭配预压式双螺帽，确保最低背隙。三轴滚珠丝杆采用精密级滚珠丝杆专用轴承，运转精度高。滚珠丝杆和伺服电机以绕性联轴器直联，效率高，背隙小。
三、主要技术参数：

技术名称		技术参数
工作台尺寸		800×320mm
行程	X轴/快速进给	510mm/15M
	Y轴/快速进给	350mm/15M
	Z轴/快速进给	400mm/10M
主轴最高转速		8000rpm
刀柄形式		BT40-120mm
切削进给速度		1～8000mm/min
T形槽数×槽宽		3×14mm
T形槽间距		110mm
主轴端部到工作台距离		70-470mm
主轴中心至立柱距离		375mm
工作台最大承重		300kg
最小设定单位		0.001mm
重复定位精度		≤±0.0075mm
定位精度		≤±0.01mm
主轴伺服电机		(3.7/5.5kw/30min)
气源压力		5～7kgf/cm²
刀库形式/数量		斗笠式/12把
机床外形尺寸		2000×1720×2500mm
重量		约2600kg

四、关键配套件：
· 主轴单元：台湾健椿（或台湾普森）
· 丝杠轴承：日本NTN或日本NACHI
· 松刀气缸：台湾亚德客（或北矩、豪澄、协清）
· 滚珠丝杠：台湾银泰（或台湾上银）
· 直线导轨：台湾银泰（或台湾上银）
· 三轴伺服电机：原装
· 数控系统：SYKT838Mi（总线控制）
·刀库单元：台湾首轮或台湾冈田
· 滚珠丝杠专用精密螺母：台湾盈锡
· 联轴节： SWT
· 导轨不锈钢防护罩：国内知名品牌
· 润滑系统：大麦田
· 电气元器件：采用国内外知名品牌
五、机床精度标准：
·ISO 10791-1998 《加工中心检验条件》
·JB / T8771.4-1998 《加工中心线性定位精度和重复定位精度检验》
·JB / T8771.7-1998 《加工中心精加工试件精度检验》
·JB / T 8801-1998 《加工中心技术条件》
六、主轴传动系统
·主电机为伺服主电机，功率强劲；
·主轴润滑：使用进口高级润滑脂润滑、全封闭、免维护；
·主传统为伺服主电机通过同步内齿带和同步带轮传动到主轴上。
七、进给系统：
·三轴均为交流伺服电机；
·三轴能实行平稳的快速移动速度；
·数控系统最小设定与移动单位：0.001mm。
八、机床结构：
·主轴具有高刚性结构；
·立柱“人”型结构，刚性好，主轴中心线与立柱两导轨中心线在同一平面，主轴系统变形小，加工精度高；
·X、Y向导轨为直线导轨（即线轨），确保机床移动轻松、平稳；
·Z向为贴塑-淬硬导轨组合，确保垂直方向的稳定性；
·三轴滚珠螺杆和伺服马达直接传动，无传动累积误差，重复及定位精度高；
·自动换刀结构，动作平稳；
·机床设计采用了机电一体化结构，减少了占地面积，简化了搬运和安装。
九、机床防护：
·机床外围采用了全封闭式安全防护罩,使加工过程中的冷却液和铁屑得到安全充分的回收；
·符合GB15760-1995《金属切削机床安全防护通用技术备件》；
·机床噪声：符合国家标准〈75db；
·电控柜密封防尘，防尘等级IP65；
·机床钣金采用三维软件设计，高精密钣金制造，四周全封闭，所有机床部件均为内置式，外表整洁、大方，美观；
·机床配手持式手摇脉冲发生器，多功能副面板，功能丰富，便于操作。
十、润滑系统：
·采用自动润滑装置，对各滑动面及滚珠丝杠施行强制润滑，滑油不可回收，最终流入冷却箱参与工件的冷却；
·注油时间间隔和注油量可调；
·油位过低（缺油）时机床显示报警。
十一、冷却系统：机床配大流量冷却系统。
十二、气动系统：
气动系统装有气源处理元件、压力开关、电磁阀等，实现气动换刀，主轴吹气。配置外接气枪，可对工作区域进行清扫。
十三、三色警示灯：
红灯：显示报警；黄灯：显示程序结束；绿灯：显示程序正在执行中
十四、随机附件：

序号	名称	规格及标记	数量
1	铣夹头刀柄	BT40-ER32-70	3把
2	卡簧	6.8.10.12mm	各1
3	立铣刀	6.8.10.12mm	各1
4	机床配套垫铁及地脚螺栓		1套
5	数控铣刀换刀座及换刀扳手		1套
6	机床配套T型螺栓、压板	58件套	1套
7	工具箱内含维护扳手、螺丝刀等		1只
8	数控系统编程手册说明书		1本
9	驱动器说明书		1本
10	使用说明书及合格证		1本
11	机床电气原理图		1份
12	CAD/CAM和通讯软件（光盘）		1套

友情提示：
1、设备验收：各采购单位收货时请检查数控加工中心实训装置的货品外观，核实的本设备及配件，拒收处于受损状态的数控加工中心实训装置；
2、设备质保：茂育将为各采购单位提供数控加工中心实训装置说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对数控加工中心实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致数控加工中心实训装置的选型错误或购设备数量错误，造成数控加工中心实训装置的退换货要求，将不被接受；
4、设备货期：数控加工中心实训装置发货期为参考值，如您需要了解数控加工中心实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对数控加工中心实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关数控加工中心实训装置的技术咨询。
