膜盒式差压变送器的校验

作者：管理员 2021-12-29 15:36:33

膜盒式差压变送器的校验 一、实验目的
1.了解并熟悉膜盒式差压变送器整体结构及各种部件的作用，进一步掌握膜盒式差压变送器的工作原理。
2.掌握膜盒式差压变送器的起点及终点调整、精度校验方法。
3.掌握高、低量程的实现方法。
二、实验项目
1.掌握气动定值器、标准电流表、标准压力表、标准电阻箱的使用方法。
2.了解膜盒式差压变送器整体结构，熟悉各调节螺钉的位置和用途。
3.学会各仪器之间的正确接线，进一步理解二线制的概念。
4.按照实验步骤进行仪表的起点、终点调整，进行精度校验。
5.进行高、低量程检查。
三、实验设备与仪器
1.膜盒式差压变送器      1台
2.标准电阻箱            1个
3.气动定值器            1个
4.标准电流表            1台
5.标准压力表            1个
6.大、小螺丝刀          各1把
7.连接导线、气压导管    若干
四、实验原理

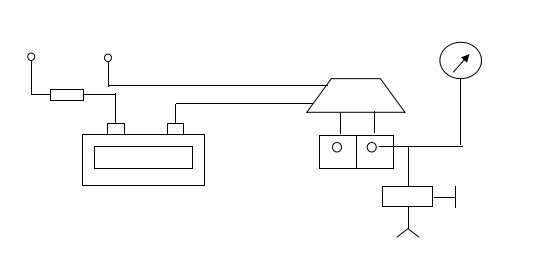

实验接线如图1-1所示。

图1-1 膜盒式差压变送器校验接线图

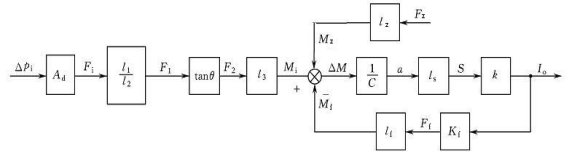

膜盒式差压变送器是按照力矩平衡原理工作的。整机的方框图如图1-2所示。

图1-2 膜盒式差压变送器结构框图
输入差压△Pi与输出Io的关系如下：

1)当仪表结构一定时,Io与△Pi成线性。
2)△Pi =0时，Io =4mA，否则可改变l_Z大小（调整调零弹簧）。
3)△Pi = △Pmax时，Io =20mA否则可改变tgθ或K_f大小（调整矢量角或反馈线圈匝数）。
五、注意事项
1.接线完成后需经过检查才能通电。
2.加入差压信号前注意变送器的量程，不许超出允许范围。
3.使用螺丝刀时，用力要均匀，防止损害元件。
4.标准电流表应水平放置，读数时注意刻度、指针、视线应在同一水平线上。
六、实验说明及操作步骤
1.由实验指导人员讲解本实验的基本要求、操作和注意事项。
2.实验开始
1)按图接线，经检查无误后接通电源。
2)连接气源，检查气路的密闭性。
3)用手轻按平衡锤，毫安表示值应随之变化，并能听到轻微吱叫声。
检查接线端子上高低档连接片位置是否正确，当所需量程小于或等于仪表的最大范围的1/3时，用低档，反之用高档。
4)起点调整：当变送器输入差压为零时，用螺丝刀调整零点螺钉，使输出电流Io为4mA。
5)终点调整：用定值器均匀、缓慢输入变送器终点对应的差压信号，调整量程螺钉，使输出电流Io为20mA。
6)反复进行4、5项调整，直至起点和终点均满足精度要求为止。
7)精度校验：将整个差压范围分为四等分，按0%、25%、50%、75%、100﹪逐点输入相应的差压值，信号输入时要注意上行程和下行程，不能搞错。此时，分别记录下变送器相应的输出电流大小,计算出各误差，基本误差和变差的计算公式如下：

8)在调好变送器的起点和终点之后，改变变送器的高低档连接片位置，可以检验变送器的高低量程范围，看看经过改变后变送器的输出有什么变化。
3.数据处理及实验结果

输入差压（MPa）
标准输出电流（mA）
上行输出电流（mA）
上行误差（mA）
下行输出电流（mA）
下行误差（mA）
基本误差（﹪）
变差（﹪）
结论

七、实验报告
1.用专门的实验报告纸进行。
2.要求有实验题目、目录、实验目的、实验设备及连接图、自己做实验的步骤，实验数据记录。
3.计算各误差、确定仪器的精度等级，并判断所校验的仪器是否合格，要有结论，完成思考题，最后写出本次实验的体会。
八、思考题
1.膜盒式差压变送器如何实现量程的调整的？
2.矢量机构的矢量角大小对量程有何影响？
3.说明高、低量程的跨接原理？
