SLPC可编程调节器的编程设计与操作

作者:管理员     2021-12-29 16:22:41

SLPC可编程调节器的编程设计与操作 一、实验目的
1.熟悉SLPC可编程调节器的硬件结构及各种运算功能模块的工作原理和特性。
2.学会各仪器之间的正确接线,了解各操作键的正确使用方法。
3.掌握SLPC的编程和设计方法,进一步提高编程技巧。
二、实验项目
1.熟悉SLPC调节器正、侧面板布置,了解各种开关和按键的用途及操作。
2.仪器之间正确接线,判断SLPC调节器是否正常。
3.学会使用编程器,将预先编好的程序键入,并进行各种参数的设置。
4.按实验内容进行项目的验证。
三、实验设备与仪器
1.SLPC可编程调节器         1台
2.编程器                   1台
3.恒流源                   1台
4.数字电流表               1台
5.数字电压表               2台
6.秒表                     1块
7.连接导线                 若干
8.实验架                   1个
四、实验原理

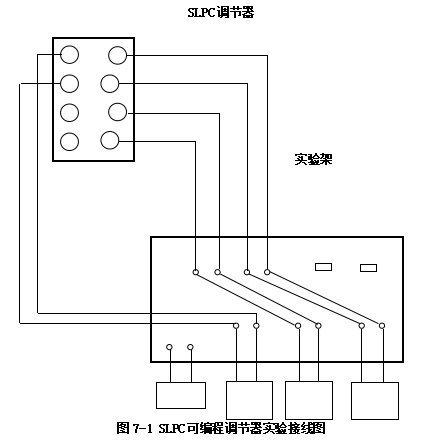

实验接线如图7-1所示。
由恒流源给实验架上的桥路提供工作电流,由此产生两个可调的(调节电位器W1可改变输入X1,调节电位器W2可改变输入X2)标准电压1~5V作为SLPC调节器的输入信号,然后按实验内容进行各项目的验证。
五、注意事项
1.接线完成后需经过检查才能通电,仪器的通电顺序严格按照规定进行,断电也是如此。
2.仪器接线时要断电进行。

图7-1 SLPC可编程调节器实验接线图
六、实验说明及操作步骤
1.由实验指导人员讲解本实验的基本要求、操作和注意事项。
2.实验前应把要进行的实验项目设计好程序并接受检查。
3.实验开始
1)按图接线,并把编程器连接到SLPC调节器上,编程器上的开关置于“PROGRAM”位置,经检查无误后接通电源,通电顺序为:先接通编程器,再接通SLPC调节器。断电顺序相反。
2)正/反作用开关(ACTION)置于“正”。
3)对编程器进行初始化,然后根据实验项目内容键入程序。
4)实验项目如下:
① 四则运算验证
编写出如下式子的程序并进行输出结果验证。

操作过程如下:
调节电位器W1使数字电压表显示X1为2V或SLPC调节器侧面板显示25%。调节电位器W2使数字电压表显示X2为2V或SLPC调节器侧面板显示25%。记录下SLPC调节器侧面板Y1的输出值或数字电流表Y1的指示,填入表1。
X2不变,改变电位器W1使X1分别为3V、4V或SLPC调节器侧面板显示50%、75%,记录下SLPC调节器侧面板Y1的输出值或数字电流表Y1的指示,填入表1。
表1

X1 X2 Y1



② 纯滞后时间的验证
编写出如下式子的程序并进行纯滞后时间的验证。

操作过程如下:
在调节器侧面板上设定好P01=1%,待输出稳定后,迅速改变输入信号X1(增加或减少),同时启动秒表,观察输出信号Y1,到Y1发生变化时停止记时,记下秒表读数填入表2。
再设定P01=6%,重复以上过程。
表2
纯滞后时间 设定值
读数值
误差
③十段折线函数验证

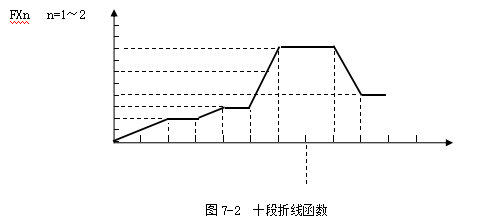

编写出十段折线函数程序后,将输入10等份,按照图7-2所示设定出对应的输出值F01~F11,并验证结果。

在调节器侧面板上设定出F01~F11,改变输入信号X1调节电位器W1为表3中的数值,观察输出信号Y1,并记录。
表3
X1 25% 35% 45% 65% 85%
Y1
④ PF键及PF灯的作用验证

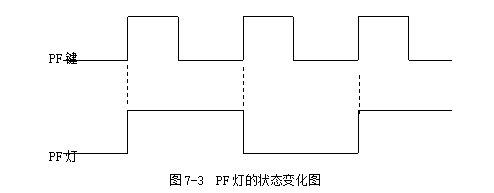

用调节器正面板上PF键产生出状态信号来控制PF灯的亮灭状态,每按一次PF键,PF灯的状态就发生变化,由原来的0状态变为1状态,或由原来的1状态变为0状态,如图7-3所示。

图7-3  PF灯的状态变化图
七、实验报告
1.用专门的实验报告纸进行。
2.要求有实验题目、目录、实验目的、实验设备及连接图、自己做实验的步骤、实验数据记录。
3.写出每个实验项目的编程设计程序,完成思考题,最后写出本次实验的体会。
八、思考题
1.SLPC调节器与模拟调节器的工作方式有什么异同?
2.外部端子输入的模拟信号1~5V,与SLPC内部的X1有什么对应关系?
